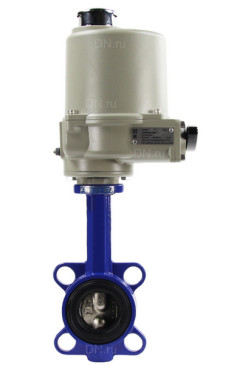

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В
Артикул: D050-82864

О товаре

Артикул:
D050-82864
Бренд:
DN.ru
ABRA
Benarmo
Ci
Cimberio
Danfoss
Dendor
FAF
Genebre
Giacomini
IDRA
Jafar
Kvant
NewKey
Reon
Tecofi
Zetkama
Авангард
Гранвэл
КВО-АРМ
Китай
ЛАЗ
ПИК
Рашворк
Ридан
СибЗТА
ТехГидроМаш
Страна производитель:
Россия
Серия бренда:
GGG50-GGG40-EPDM
Диаметр условный Ду(Dn):
100 мм
15 мм
20 мм
25 мм
32 мм
40 мм
50 мм
65 мм
80 мм
125 мм
150 мм
200 мм
250 мм
300 мм
350 мм
400 мм
450 мм
500 мм
600 мм
700 мм
800 мм
900 мм
1000 мм
1100 мм
1200 мм
1400 мм
1500 мм
1600 мм
Давление условное Ру(Pn):
16 бар
10 бар
10/16 бар
25 бар
40 бар
8 бар
Строительная длина:
52 мм
Температура рабочей среды, макс.:
120 °С
Тип присоединения:
межфланцевый
кламповый (clamp)
Межфланцевый (резьбовые проушины)
муфтовый (резьбовой)
под приварку
Фланцевый
Управление:
С электроприводом
голый шток
редуктор
рукоятка
С пневмоприводом
Напряжение питания:
24В
12В
220В
230В
250В
380В
Датчик обратной связи:
нет
Наличие моментной муфты:
Да
Степень защиты корпуса IP:
65
Наличие концевых выключателей:
есть
нет
Класс материала корпуса:
чугун
Алюминиевый сплав
нержавеющая сталь
НПВХ
углеродистая сталь
Класс материала диска:
чугун
бронза
нержавеющая сталь
НПВХ
углеродистая сталь
Материал уплотнения:
EPDM
Flucast
NBR
PTFE / Фторопласт / Тефлон
Viton
Металл
Силикон
Класс герметичности:
A
Тип ISO-фланца арматуры:
F07
Все характеристики
на 2026-12-31
82 246,3
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.

Режим эксплуатации затвора с электроприводом - повторно-кратковременный S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Электропривод устанавливается непосредственно на трубопроводной арматуре. Питание электропривода осуществляется сети переменного тока 24В .

Общие характеристики затвора DN.ru G50-G40-EPDM Ду100 с электроприводом ГЗ-ОФ-110/11М 24В:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - электропривод
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 85 Нм
  • Температура рабочей среды - от -20℃ до +120℃
  • Цвет затвора - Синий
  • Степень защиты корпуса IP - 65
  • Датчик обратной связи - нет
  • Наличие блока концевых выключателей - есть
  • Наличие ручного дублера - штурвал
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 3.8 кг
  • Вес набора - 13.8 кг
  • Размер штока - 11х11 мм
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
  • Бренд - DN.ru
  • Класс материала корпуса - чугун
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В

Материалы затвора DN.ru G50-G40-EPDM

№ Деталь Материал
1 Корпус высокопрочный чугун GGG50
2 Диск высокопрочный чугун GGG40
3 Седловое уплотнение EPDM
4 Шток верхний нержавеющая сталь AISI 420
5 Шток нижний нержавеющая сталь AISI 420
6 Кольцо стопорное сталь AISI 201
7 Пыльник NBR
8 Прокладка штока NBR
9 Вкладыш сталь AISI 201
10 Пробка пластмасса
11 Кольцо стопорное сталь 65Mn
Эскиз Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В

Схема затвора DN.ru G50-G40-EPDM

Установочные размеры и характеристики затвора DN.ru G50-G40-EPDM с электроприводом ГЗ-ОФ-110/11М 24В

  • Dn = 100 мм
  • Диаметр D1 - 139.5 мм
  • Строительная длина - 52 мм
  • Строительная высота A+B+C - 445 мм
  • Размер A - 180 мм
  • Размер B - 110 мм
  • Высота электропривода, C - 265 мм
  • N - Th = 4 x 10 мм
  • Длина электропривода - 195 мм
  • Ширина электропривода, S - 360 мм
Эскиз Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-110/11М 24В

Эскиз затвора DN.ru G50-G40-EPDM с электроприводом ГЗ-ОФ-110/11М 24В

Характеристики электропривода - ГЗ-ОФ-110/11М 24В

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 110 Нм
  • Напряжение питания - 24В
  • Номинальный потребляемый ток - 2.5А
  • Датчик обратной связи - нет
  • Степень защиты корпуса - IP65
  • Взрывозащита корпуса - нет
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Россия
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 9х9, 11х11, 14х14, 17х17 мм
  • Вес привода - 10 кг
Электрическая схема подключения GGG50-GGG40 с ГЗ-ОФ 24В

Электрическая схема подключения электропривода ГЗ-ОФ-110/11М 24В
