Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные управляемые DN.ru предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п.

Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 200 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 220 Нм
• Уплотнение - Viton
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 12 мм
• Рабочая среда - масла, топливо, горячий воздух, пластичные смазки, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 60 мм
• Наличие концевых выключателей - есть
• Датчик обратной связи - 0-10 В
• Класс герметичности - A
• Цвет - серый
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Кабельный ввод - 2xM18
• Модель арматуры - WBV3232V-2W-Fb-H
• Серия - WBV3232V-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 20.4 кг

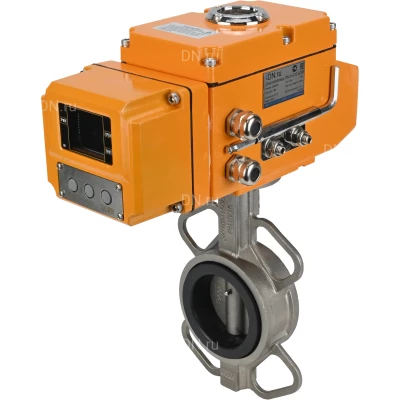

Изображение затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16

• DN - 200 мм
• H1 - 171 мм
• H2 - 236 мм
• H3 - 35 мм
• ØDм - 234 мм
• ØDк - 255 мм
• L - 60 мм
• ØC - 295 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16
