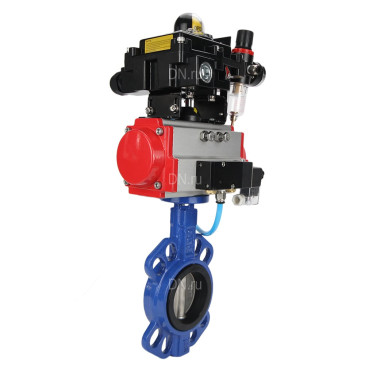

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX, с БПВ AFC2000

Параметры затвора DN.ru WBV1413E-2W-Fb Ду80 с пневмоприводом DN.ru PA-SA-105, БПВ AFC2000, блоком концевых выключателей APL-410N EX:

• Диаметр номинальный DN - 80 мм
• Диаметр в дюймах - 1/4"
• Давление номинальное PN - 16 бар
• Рабочее давление пневмопривода - 6 бар
• Тип управления - пневмопривод
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - есть
• Выходной крутящий момент - 39 Нм
• Температура рабочей среды - от -10℃ до 110℃
• Цвет затвора - Синий
• Степень защиты корпуса IP - 65
• Датчик обратной связи - Концевые выключатели
• Наличие блока концевых выключателей - есть
• Наличие ручного дублера - Шестигранник
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип уплотнения - EPDM
• Вес запорной арматуры - 2.9 кг
• Вес привода - 7.1 кг
• Вес - 11.715 кг
• Размер штока, мм - 9х9
• Страна производитель затвора - Россия
• Страна производитель привода - Китай
• Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX, с БПВ AFC2000

Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb Ду80 с пневмоприводом DN.ru PA-SA-105:

• DN - 80 мм
• L - 45 мм
• A - 181 мм
• B - 95 мм
• D1 - 123.5 мм
• G - 146 мм
• H - 147 мм
• Е - 279 мм
• F - 119 мм
• С - 160 мм
• T - 40 мм
• M - 32 мм
• N - 53 мм
• O - 29 мм
• P - 6 мм

Эскиз затвора DN.ru WBV1413E-2W-Fb Ду80 с DN.ru PA-SA-105 с пневмораспределителем 4m310-08 220в, БПВ AFC2000, блоком концевых выключателей APL-410N EX

Материалы деталей затвора DN.ru WBV1413E-2W-Fb:

Эскиз материалов затвора дискового DN.ru WBV1413E-2W-Fb Ду80

Параметры пневмопривода DN.ru PA-SA-105:

• Тип пневмопривода - с возвратными пружинами
• Номинальный крутящий момент - 79 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Датчик обратной связи - Концевые выключатели
• Наличие ручного дублёра - Шестигранник
• Вес привода - 7.1 кг
• Страна производитель - Китай

Эскиз материалов пневмопривода DN.ru PA-SA-105

Материалы пневмопривода DN.ru PA-SA-105:

Основные параметры блока подготовки воздуха AFC2000:

• Давление максимальное - 16 бар
• Диаметр присоединения - 1/4"
• Рабочее давление - 8 бар
• Тонкость фильтрации - 40 мкр

Параметры пневмораспределителя 4m310-08 220в:

• Модель пневмораспределителя - 4m310-08 220в
• Напряжение питания - 220 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 65
• Взрывозащита - есть

Схема подключения блока концевых выключателей APL-410N EX

Параметры блока концевых выключателей APL-410N EX:

• Модель блока концевых выключателей - APL-410N EX
• Кабельный ввод концевых выключателей - 2 x NPT1/2"
• Максимальный ток - 5 А
• Максимальное напражение - 250 В
• Степень защиты корпуса - 65
• Взрывозащита - есть

Материалы блока концевых выключателей APL-410N EX:
