Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с электроприводом QT-N-200EM-О1-380VAC-У1

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный предназначен для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

• Тип затвора - поворотный дисковый
• Конструкция затвора - с тройным эксцентриситетом
• Диаметр номинальный DN - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное PN - 25 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Подключение к трубопроводу - фланцевое
• Тип управления - электропривод
• Управление - с электроприводом
• Тип ISO фланца арматуры - F14
• Размер вала арматуры (квадрат) - 27х27 мм
• Крутящий момент на валу арматуры - 1711 Нм
• Уплотнение - Металл
• Рабочая среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
• Температура рабочей среды, минимальная  - от -45 °C
• Температура рабочей среды, максимальная - до 425 °C
• Температура окружающей среды, максимальная - до 70 °C
• Область применения - водоснабжение, теплоснабжение, Технологические трубопроводы
• Строительная длина - 178 мм
• Пропускная способность, Kv - 7500 м3/ч
• Климатическое исполнение - У1
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3EX-3431M-1W-F-ISO
• Серия - WBV3EX-3431M-1W-F-ISO
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 112 кг

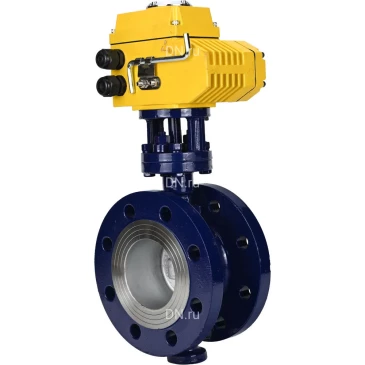

Изображение затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

• DN - 300 мм
• L - 178 мм
• D - 485 мм
• D1 - 430 мм
• D2 - 389 мм
• b - 34 мм
• H1 - 274 мм
• H2 - 110 мм
• n-Ød - 16-Ø30 мм

Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

Деталировка затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду300 Ру25

Технические характеристики электропривода DN.ru QT-N-200EM-О1-380VAC-У1

• Модель привода - QT-N-200EM-О1-380VAC-У1
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Напряжение питания - 380В
• Крутящий момент электропривода - 2000 Нм
• Тип ISO фланца - F14, F16
• Время цикла (поворот на 90°) - 45 сек
• Мощность электродвигателя - 250 Вт
• Макс.размер вала арматуры - 36x36
• Номинальный потребляемый ток - 0,52 А
• Концевые выключатели - 2-Открыто/Закрыто 250В 10А
• Дополнительные концевые выключатели - 2-Открыто/Закрыто 250В 10А
• Угол поворота - 90°
• Внутренняя тепловая защита - отключение при 110°С ± 5°С, включение при 97°С ± 5°С
• Визуальный индикатор положения - есть
• Температура окружающей среды - от -20 до +65°C
• Ручной дублер - шестигранник (в комплекте)
• Кабельный ввод - 2xM18
• Класс защиты корпуса - IP67
• Наличие взрывозащиты привода - нет
• Материал корпуса - алюминиевый сплав с порошковым эпоксидным покрытием
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 11 кг

Изображение электропривода DN.ru QT-N-200EM-О1-380VAC-У1

Деталировка электропривода DN.ru QT-N-200EM-О1-380VAC-У1

Эскиз деталировки электропривода DN.ru QT-N-200EM-О1-380VAC-У1
