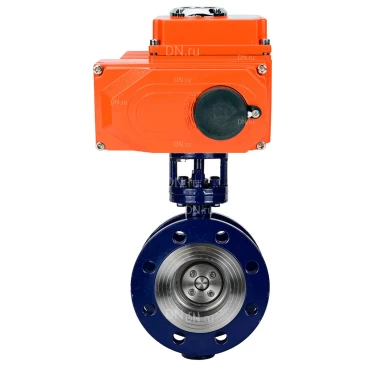

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с электроприводом DN.ru QT-N-080EM-О1-220VAC-У1 220В HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Диаметр в дюймах - 6″
• Давление номинальное PN - 25 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 564 Нм
• Уплотнение - Метал
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 26 мм
• Рабочая среда - вода, воздух, пар, нефтепродукты, агрессивная среда, природный газ
• Температура рабочей среды, минимальная  - от -45 °C
• Температура рабочей среды, максимальная - до 425 °C
• Строительная длина - 140 мм
• Наличие концевых выключателей - есть
• Датчик обратной связи - нет
• Класс герметичности - A
• Цвет - синий
• Взрывозащита - нет
• Тип запорного органа - дисковый
• Наличие моментной муфты - нет
• Кабельный ввод - гермоввод 2xM18
• Модель арматуры - WBV3EX-3431M-1W-F-ISO
• Серия - WBV3EX
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 50.3 кг

Изображение затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

• DN - 150 мм
• L - 140 мм
• D - 300 мм
• D1 - 250 мм
• D2 - 211 мм
• b - 28 мм
• H1 - 170 мм
• H2 - 95 мм
• n–Ød - 8–Ø26

Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

Деталировка затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25

Технические характеристики электропривода DN.ru QT-N-080EM-О1-220VAC-У1 HARK

• Модель привода - QT-N-080EM-О1-220VAC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 220В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 800 Нм
• Тип ISO фланца - F10/F12
• Время цикла (поворот на 90°) - 45 сек
• Мощность электродвигателя - 120 Вт
• Макс.размер вала арматуры - 27X27
• Номинальный потребляемый ток - 1.5 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 14,3 кг

Изображение электропривода DN.ru QT-N-080EM-О1-220VAC-У1 HARK

Деталировка электропривода DN.ru QT-N-080EM-О1-220VAC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-080EM-О1-220VAC-У1 HARK
