Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с электроприводом DN.ru QT-N-015EM-O1-220VAC-У1
Артикул: D050-87598
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-87598
Производитель: DN.ru, Россия
Серия бренда: WBV3EX-3431M-1W-F-ISO
Диаметр условный Ду(Dn): 65 мм
Давление условное Ру(Pn): 25 бар
Строительная длина: 112 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: С электроприводом
Напряжение питания: 220В
Датчик обратной связи: нет
Наличие моментной муфты: нет
Степень защиты корпуса IP: 67
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Все характеристики
на 2025-12-31
77 946,5
₽
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Для монтажа
шт.
необходимо:
708,23 ₽
Итого
3 015,18 ₽
Характеристики
|
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. |
|||||||||||||||||||
Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 фланцевого:
|
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с электроприводом DN.ru QT-N-015EM-O1-220VAC-У1 |
||||||||||||||||||

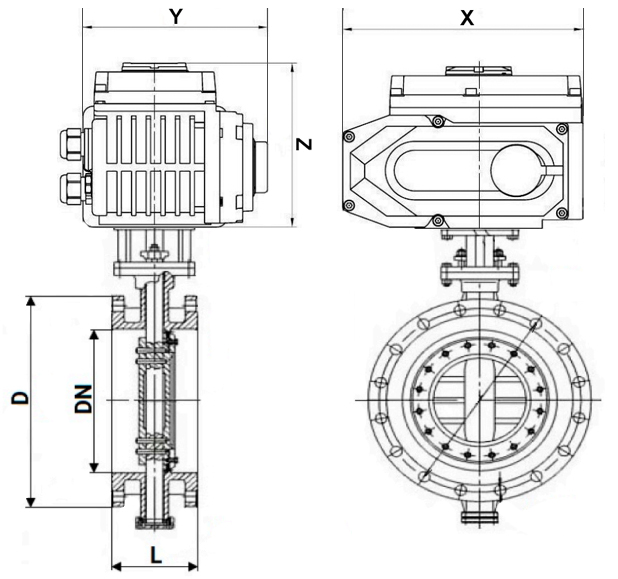

Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 фланцевого с электроприводом DN.ru QT-N-015EM-O1-220VAC-У1:
|
Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 фланцевого с электроприводом DN.ru QT-N-015EM-O1-220VAC-У1 |
||||||||||||||||||
Материалы деталей затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 фланцевого:
|
Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду65 Ру25 фланцевого |
||||||||||||||||||
Технические характеристики электропривода DN.ru QT-N-015EM-O1-220VAC-У1:
|
Электропривод DN.ru QT-N-015EM-O1-220VAC-У1 |
||||||||||||||||||
Конструкция электропривода DN.ru QT-N-015EM-O1-220VAC-У1:
|
Эскиз электропривода DN.ru QT-N-015EM-O1-220VAC-У1 |
||||||||||||||||||
