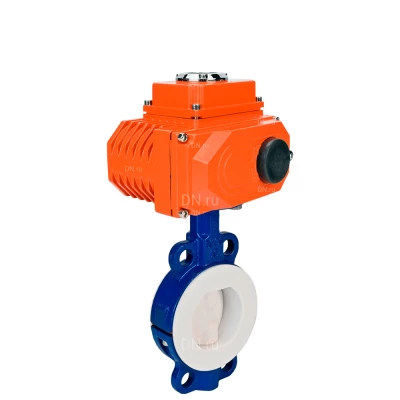

Затвор дисковый поворотный DN.ru Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с четвертьоборотным электроприводом DN.ru QT-N-003EM-O1-24VDC-У1 24В HARK (WBV3434Pf-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный предназначен для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - углеродистая сталь
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 25 Нм
• Крутящий момент на валу арматуры - 25
• Уплотнение - PTFE / Фторопласт / Тефлон
• Количество болтовых отверстий на фланце - 2 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 43 мм
• Пропускная способность, Kv - 121 м3/ч
• Климатическое исполнение - У1
• Наличие концевых выключателей - нет
• Датчик обратной связи - нет
• Класс герметичности - A
• Цвет - Синий
• Степень защиты корпуса IP - 67
• Взрывозащита - нет
• Характеристики - двунаправленный
• Футерованный - Да
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3434Pf-2W-Fb-H
• Серия - WBV3434Pf-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 5.1 кг

Изображение затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

• DN - 50 мм
• D1 - 125 мм
• D2 - 100 мм
• L - 43 мм
• H1 - 80 мм
• Z-d - 2-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16

Технические характеристики электропривода DN.ru QT-N-003EM-О1-24VDC-У1 HARK

• Модель привода - QT-N-003EM-О1-24VDC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 24В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 30 Нм
• Тип ISO фланца - F05, F07
• Время цикла (поворот на 90°) - 10 сек
• Мощность электродвигателя - 6 Вт
• Макс.размер вала арматуры - 14x14
• Номинальный потребляемый ток - 1 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 2,1 кг

Изображение электропривода DN.ru QT-N-003EM-О1-24VDC-У1 HARK

Деталировка электропривода DN.ru QT-N-003EM-О1-24VDC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-003EM-О1-24VDC-У1 HARK
