Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-EX-010M-O2-380VAC-У1

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный предназначен для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - углеродистая сталь
• Материал запорного органа - углеродистая сталь
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 63 Нм
• Уплотнение - PTFE
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 52 мм
• Пропускная способность, Kv - 857 м3/ч
• Климатическое исполнение - У1
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Футерованный - Да
• Наличие моментной муфты - да
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV3434Pf-2W-Fb-H
• Серия - WBV3434Pf-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 13.7 кг

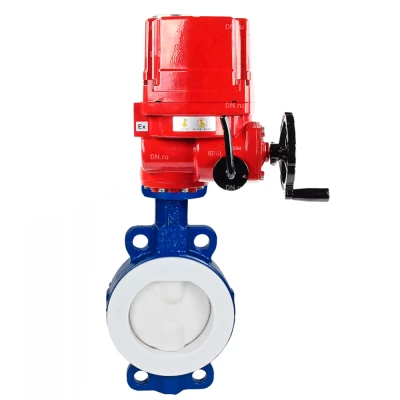

Изображение затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

• DN - 100 мм
• D1 - 180 мм
• D2 - 155 мм
• L - 52 мм
• H1 - 110 мм
• Z-d - 4-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16

Технические характеристики электропривода DN.ru QT-EX-010M-O2-380VAC-У1

• Модель привода - QT-EX-010M-O2-380VAC-У1
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - штурвал
• Напряжение питания - 380В
• Кабельный ввод - водонепроницаемый G1/2
• Крутящий момент электропривода - 100 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 30 Вт
• Размер штока, квадрат - 17X17
• Номинальный потребляемый ток - 0.48 А
• Автоматическое отключение в случаях заклинивания - есть (моментная муфта)
• Температура окружающей среды - от -30 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита - есть
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 7.8 кг

Изображение электропривода DN.ru QT-EX-010M-O2-380VAC-У1
