Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду200 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с электроприводом DN.ru QT-N-060EM-О1-24VDC-У1

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 200 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - углеродистая сталь
• Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Подключение к трубопроводу - Межфланцевое
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 400 Нм
• Уплотнение - PTFE
• Рабочая среда - вода, кислоты, щелочи, химическая среда
• Температура рабочей среды, минимальная  - от -29 °C
• Температура рабочей среды, максимальная - до 180 °C
• Температура окружающей среды, минимальная - от -40 °C
• Температура окружающей среды, максимальная - до 120 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 60 мм
• Способ монтажа - горизонтальный/вертикальный
• Класс герметичности - A
• Цвет - Синий
• Тип запорного органа - однодисковый
• Модель арматуры - WBV3432P-2W-Fb-H
• Серия - WBV3432P-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 21.5 кг

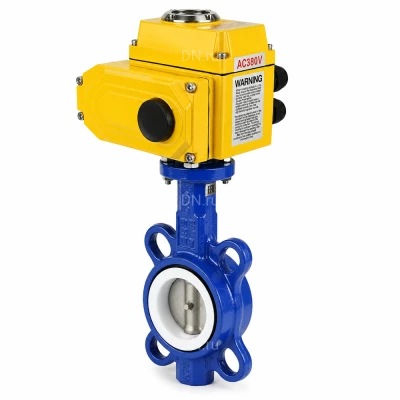

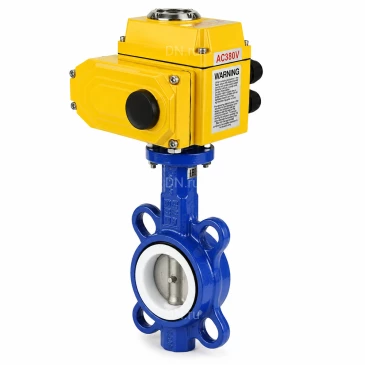

Изображение затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

Габаритные и установочные размеры затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

• DN - 200 мм
• H1 - 169 мм
• H2 - 223 мм
• H3 - 35 мм
• Dм - 234 мм
• Dк - 255 мм
• L - 60 мм
• C - 295 мм

Эскиз габаритов затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

Деталировка затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

Эскиз материалов затвора дискового поворотного WBV3432P-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-060EM-О1-24VDC-У1

Технические характеристики электропривода DN.ru QT-N-060EM-О1-24VDC-У1

• Модель привода - QT-N-060EM-О1-24VDC-У1
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Напряжение питания - 24В
• Крутящий момент электропривода - 600 Нм
• Тип ISO фланца - F10, F12
• Время цикла (поворот на 90°) - 25 сек
• Мощность электродвигателя - 90 Вт
• Макс.размер вала арматуры - 27x27
• Номинальный потребляемый ток - 9 А
• Концевые выключатели - 2-Открыто/Закрыто 250В 10А
• Дополнительные концевые выключатели - 2-Открыто/Закрыто 250В 10А
• Угол поворота - 90°
• Внутренняя тепловая защита - отключение при 110°С ± 5°С, включение при 97°С ± 5°С
• Визуальный индикатор положения - есть
• Температура окружающей среды - от -20 до +65°C
• Ручной дублер - шестигранник (в комплекте)
• Кабельный ввод - 2xM18
• Класс защиты корпуса - IP67
• Наличие взрывозащиты привода - нет
• Материал корпуса - алюминиевый сплав с порошковым эпоксидным покрытием
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 10 кг

Изображение электропривода DN.ru QT-N-060EM-О1-24VDC-У1

Деталировка электропривода DN.ru QT-N-060EM-O1-24VDC-У1

Эскиз деталировки электропривода DN.ru QT-N-060EM-О1-24VDC-У1
