Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду200 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 200 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 12 шт
• Диаметр болтовых отверстий на одном фланце - 23 мм
• Среда - масла, топливо, горячий воздух, пластичные смазки, животные жиры
• Тип управления - электропривод
• Применение - водоснабжение, теплоснабжение
• Напряжение питания - 24В
• Температура рабочей среды - от -20°С до +200°С
• Температура окружающей среды - от -20°С до 70°С
• Класс герметичности - A
• Тип запорного органа - Однодисковый
• Модель арматуры - WBV3232V-2W-Fb-H
• Тип затвора - поворотный дисковый
• Диаметр в дюймах - 8″
• Крутящий момент на валу арматуры - 220 Нм
• Тип ISO-фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 20.4 кг

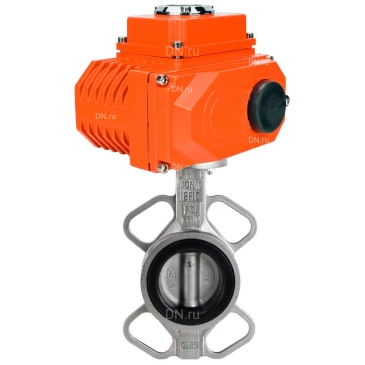

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду200 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK

Габариты и размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK:

• DN - 200 мм
• H1 - 171 мм
• H2 - 236 мм
• H3 - 35 мм
• ØDм - 234 мм
• ØDк - 255 мм
• L - 60 мм
• ØC - 295 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK

Технические параметры электропривода DN.ru QT-N-040EM-O1-24VDC-У1 HARK:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - QT-N-040EM-O1-24VDC-У1 HARK
• Бренд электропривода - DN.ru
• Крутящий момент электропривода - 400 Нм
• Тип ISO-фланца электропривода - F07/F10
• Напряжение питания - 24В
• Взрывозащита - нет
• Кабельный ввод - гермоввод 2xM18
• Угол поворота привода - 90°
• Мощность электродвигателя - 45 Вт
• Ток электродвигателя - 9 А
• Максимальный диаметр штока - 22х22 мм
• Время цикла старта - 13 сек.
• Страна производитель электропривода - Китай
• Вес - 8.9 кг

Электропривод Четвертьоборотный DN.ru QT-N-040EM-O1-24VDC-У1 HARK

Габариты и размеры электропривода DN.ru QT-N-040EM-O1-24VDC-У1 HARK:

Эскиз габаритов и размеров электропривода DN.ru QT-N-040EM-O1-24VDC-У1 HARK
