Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-N-060EM-O1-24VDC-У1 24В HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические характеристики затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 300 мм
• Диаметр в дюймах - 12″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Крутящий момент на валу арматуры - 460 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 12 шт
• Диаметр болтовых отверстий на фланце - 28 мм
• Рабочая среда - воздух, масла, углеводороды
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 85 °C
• Температура окружающей среды, минимальная - от -40 °C
• Температура окружающей среды, максимальная - до 120 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 78 мм
• Наличие концевых выключателей - есть
• Датчик обратной связи - нет
• Класс герметичности - A
• Цвет - серый
• Взрывозащита - нет
• Тип запорного органа - Однодисковый
• Наличие моментной муфты - нет
• Кабельный ввод - гермоввод 2xM18
• Модель арматуры - WBV3232N-2W-Fb-H
• Серия - WBV3232N
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 37.1 кг

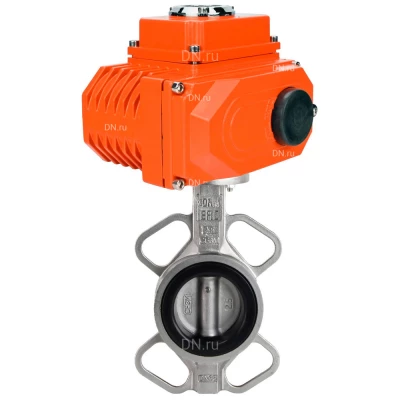

Изображение затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

• DN - 300 мм
• H1 - 240 мм
• H2 - 315 мм
• H3 - 35 мм
• ØDм - 340 мм
• ØDк - 375 мм
• L - 78 мм
• ØC - 410 мм

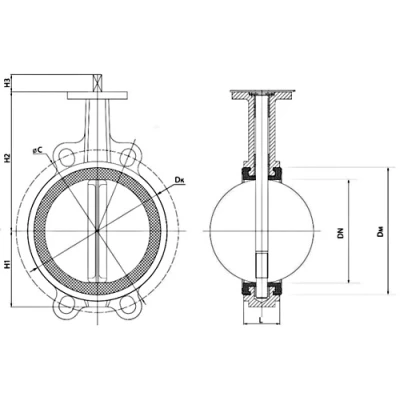

Эскиз габаритов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

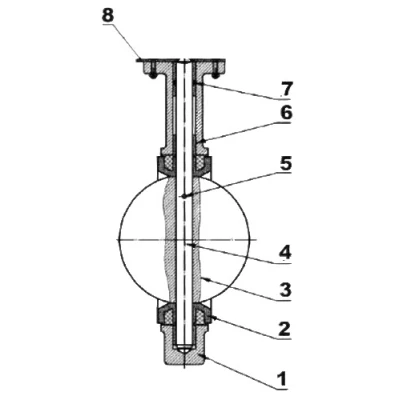

Эскиз материалов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду300 Ру16

Технические характеристики электропривода DN.ru QT-N-060EM-О1-24VDC-У1 HARK

• Модель привода - QT-N-060EM-О1-24VDC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 24В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 600 Нм
• Тип ISO фланца - F07/F10
• Время цикла (поворот на 90°) - 13 сек
• Мощность электродвигателя - 90 Вт
• Макс.размер вала арматуры - 22X22
• Номинальный потребляемый ток - 9 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Вес - 9,3 кг

Изображение электропривода DN.ru QT-N-060EM-О1-24VDC-У1 HARK

Деталировка электропривода DN.ru QT-N-060EM-О1-24VDC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-060EM-О1-24VDC-У1 HARK
