Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом DN.ru QT-N-008EM-O1-380VAC-У1 380В HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 125 мм
• Диаметр в дюймах - 5″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - чугун QT450
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 62 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 23 мм
• Рабочая среда - вода, пар, агрессивная среда, абразивная среда
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 110 °C
• Строительная длина - 56 мм
• Наличие концевых выключателей - есть
• Датчик обратной связи - нет
• Класс герметичности - A
• Цвет - синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Кабельный ввод - гермоввод 2xM18
• Модель арматуры - WBV1632E-2W-Fb-H
• Серия - WBV1632E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 8.6 кг

Изображение затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

• L - 56 мм
• H - 194 мм
• H1 - 119 мм
• D2 - 176 мм
• D1 - 210 мм
• n-d - 4- Ø23

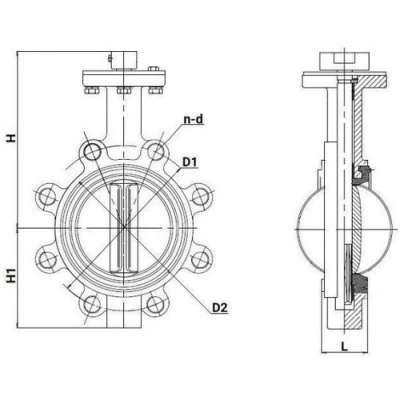

Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

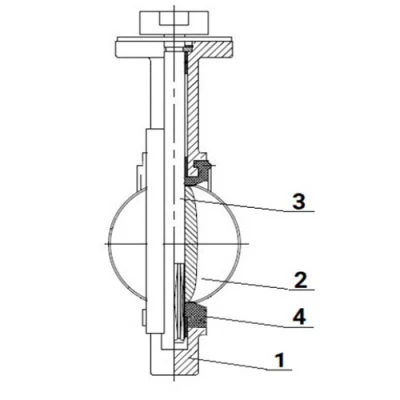

Деталировка затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16

Технические характеристики электропривода DN.ru QT-N-008EM-О1-380VAC-У1 HARK

• Модель привода - QT-N-008EM-О1-380VAC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 380В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 80 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 12 Вт
• Макс.размер вала арматуры - 17X17
• Номинальный потребляемый ток - 0.13 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 3,6 кг

Изображение электропривода DN.ru QT-N-008EM-О1-380VAC-У1 HARK

Деталировка электропривода DN.ru QT-N-008EM-О1-380VAC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-008EM-О1-380VAC-У1 HARK
