Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом ГЗ-ОФ-45/11-К 220В

Name: Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом ГЗ-ОФ-45/11-К 220В
Brand: DN.ru
Price: 56892 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-53352

Производитель: DN.ru, Россия

Диаметр условный Ду(Dn): 100 мм

Строительная длина: 52 мм

Температура рабочей среды максимальная: 110 °С

Тип присоединения: межфланцевый

Управление: электропривод 220В

Напряжение питания: 220 В

Сигнал управления: ON/OFF

Датчик обратной связи: Концевые выключатели

Наличие моментной муфты: нет

Ручной дублер: Шестигранник

Взрывозащищенный корпус: нет

Степень защиты корпуса IP: 65

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Класс герметичности: A

Тип ISO-фланца арматуры: F07

Применение: водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность

Все характеристики

Арт. D050-53352

Низкая цена

56 892 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 51 516 ₽Ду50 51 516 ₽Ду65 52 014 ₽Ду80 53 904 ₽Ду100 56 892 ₽Ду125 63 060 ₽Ду150 86 185 ₽ду200 132 493 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной оцинкованный М16х130 ГОСТ 7798-70 - 70 ₽

x Фланец воротниковый Россия Ду100 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 407 ₽

Итого за комплект

3 474 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе.Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое. Электроприводы рассчитаны для работы в режимах: кратковременный режим S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования не более 600 включений в час; повторно - кратковременный режим S4 по ГОСТ 183-74 с продолжительностью включения 50мин, с частотой включений до 1200 включений в час.

Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

Тип затвора - поворотный дисковый
Модель арматуры - WBV1632E-2W-Fb-H
Диаметр - 100 мм
Давление номинальное - 16 бар
Среда - вода, пар, агрессивная среда, абразивная среда
Температура рабочей среды - от -20 до +110°C
Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность
Цвет затвора - Синий
Тип присоединения - межфланцевый
Управление - электропривод 220В
Класс герметичности - A
Тип ISO-фланца арматуры - F07
Квадрат штока - 11х11 мм
Срок службы - 10 лет
Гарантия - 12 мес.
Страна производитель - Россия
Вес - 4.1 кг

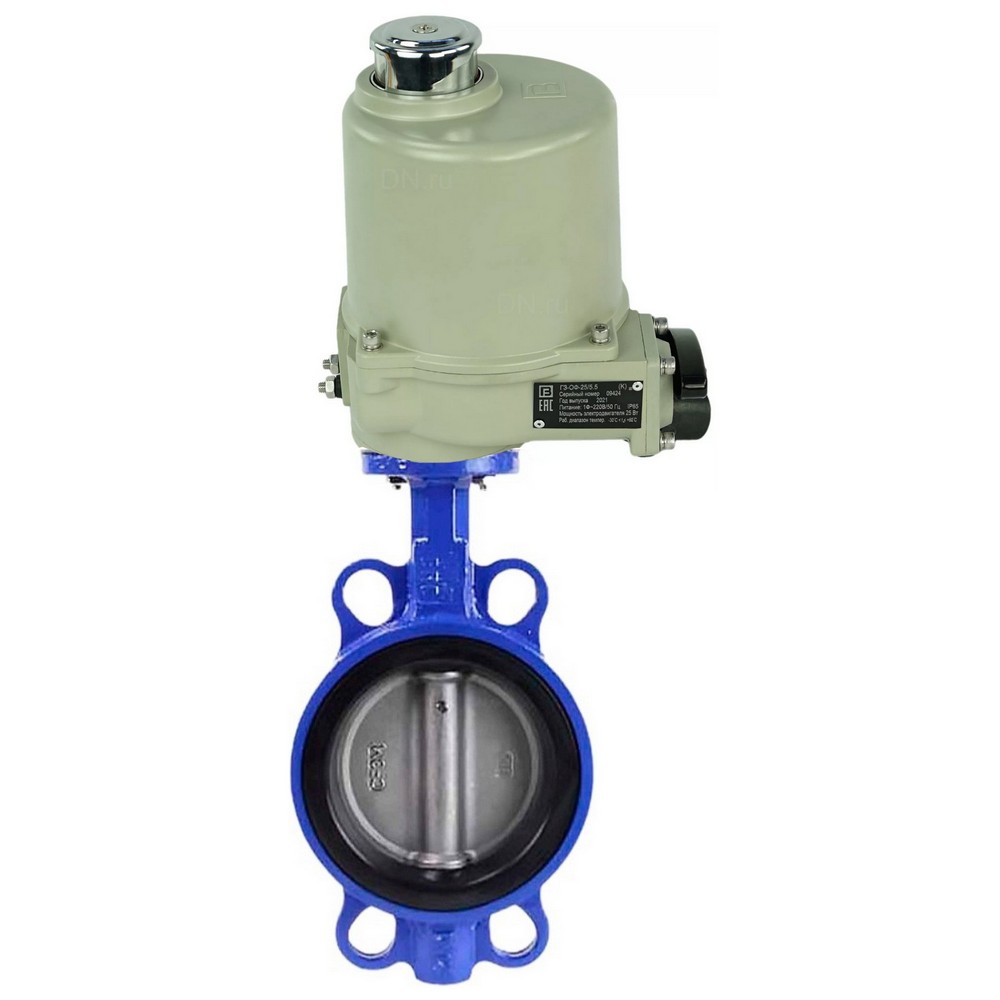

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом ГЗ-ОФ-45/11-К 220В

Технические характеристики четвертьоборотного электропривода ГЗ-ОФ-45/11-К 220В:

Модель привода - ГЗ-ОФ-45/11-К 220В
Наличие ручного дублера - Шестигранник
Тип электропривода - Четвертьоборотный
Напряжение питания - 220 В
Климатическое исполнение - У1
Температура окружающей среды - от -30℃ до +60℃
Степень защиты корпуса - IP65
Взрывозащита - нет
Сигнал управления - ON/OFF
Ток электродвигателя - 0.5 А
Тип ISO-фланца привода - F05/F07
Квадрат штока - 14х14 мм
Вес ручного дублера - 4.5 кг
Страна производитель привода - Россия

Четвертьоборотный электропривод ГЗ-ОФ-45/11-К 220В

Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

L - 52 мм
H - 175 мм
H1 - 106 мм
D2 - 153 мм
D1 - 180 мм
n-d - 4-23 мм

Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Габаритные и установочные размеры четвертьоборотного электропривода ГЗ-ОФ-45/11-К 220В:

Y - 141 мм
Z - 202 мм
X - 178 мм

Эскиз габаритов четвертьоборотного электропривода ГЗ-ОФ-45/11-К 220В

Материалы деталей затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM:

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду100 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM

Конструкция четвертьоборотного электропривода ГЗ-ОФ-45/11-К 220В:

№	Наименование
1	Крышка
2	Вал ручного привода
3	Пружина муфты ручного привода
4	Муфта
5	Червячный вал силовой передачи
6	Шестерня червячной передачи электродвигателя
7	Рычаг переключения режимов
8	Вал переключателя режимов работы
9	Торсионная пружина
10	Эксцентрик
11	Соединительная втулка привода с арматурой
12	Кабельный ввод
13а	Выходной вал
13б	Червячное колесо выходного вала
14	Механические упоры
15	Алюминиевый корпус
16	Клеммные колодки
17	Концевые микровыключатели
18	Кулачки концевых микровыключателей
19	Указатель положения
20	Окно указателя положения
21*	Конденсатор (*только для 220В)
22	Нагревательный элемент
23	Электродвигатель
24	Червячный вал электродвигателя
25	Вал указателя положения

Эскиз четвертьоборотного электропривода ГЗ-ОФ-45/11-К 220В

Паспорта и сертификаты

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16

Паспорт на затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду250-300 Ру16

Декларация о соответствии на электропривод ГЗ

Паспорт на электроприводы четвертьоборотные ГЗ-ОФ (К)

Паспорт на электроприводы четвертьоборотные ГЗ-ОФ (М)

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - EPDM, управление - электропривод 220В

Затворы по выборке: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - epdm, тип управления - электропривод, управление - электропривод 220в
