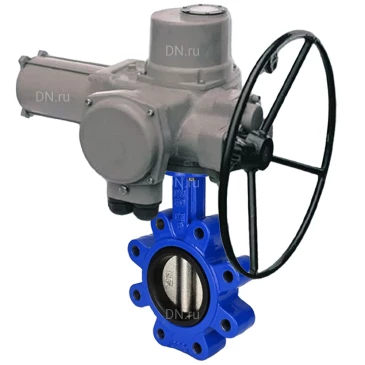

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе. Электроприводы типа ГЗ-ОФ относятся к классу ремонтируемых изделий.

Технические параметры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - Межфланцевый (резьбовые проушины)
• Количество болтовых отверстий на одном фланце - 8 шт.
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, воздух, нейтральные среды
• Тип управления - электропривод
• Применение - водоснабжение, теплоснабжение
• Температура рабочей среды - от -20°С до 150°С
• Цвет - Синий
• Датчик обратной связи - нет
• Управление - С электроприводом
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Серия - WBV1631N-2W-Fb-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 45 кг

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В

Габариты и размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В:

• Н - 277.5 мм
• L - 52 мм
• Б - 436 мм
• А - 250 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1-оборотным ГЗ-ОФ-100/30 380В

Технические параметры электропривода 1 ГЗ-ОФ 380В:

• Тип электропривода - Однооборотный
• Модель электропривода - 1 ГЗ-ОФ 380В
• Тип ISO-фланца электропривода - F07, F10, F12
• Напряжение питания - 380 В
• Мощность электродвигателя - 30 Вт
• Ток электродвигателя - 0.32 А
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 11х11, 14х14, 17х17, 22х22 мм
• Наличие ручного дублера - штурвал
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - есть
• Степень защиты корпуса - IP65
• Вес электропривода - 36 кг

Электропривод 1 ГЗ-ОФ 380В

Габариты и размеры электропривода 1 ГЗ-ОФ 380В:

Эскиз габаритов и размеров электропривода 1 ГЗ-ОФ 380В

Устройство электропривода 1 ГЗ-ОФ 380В:

Эскиз устройство электропривода 1 ГЗ-ОФ 380В
