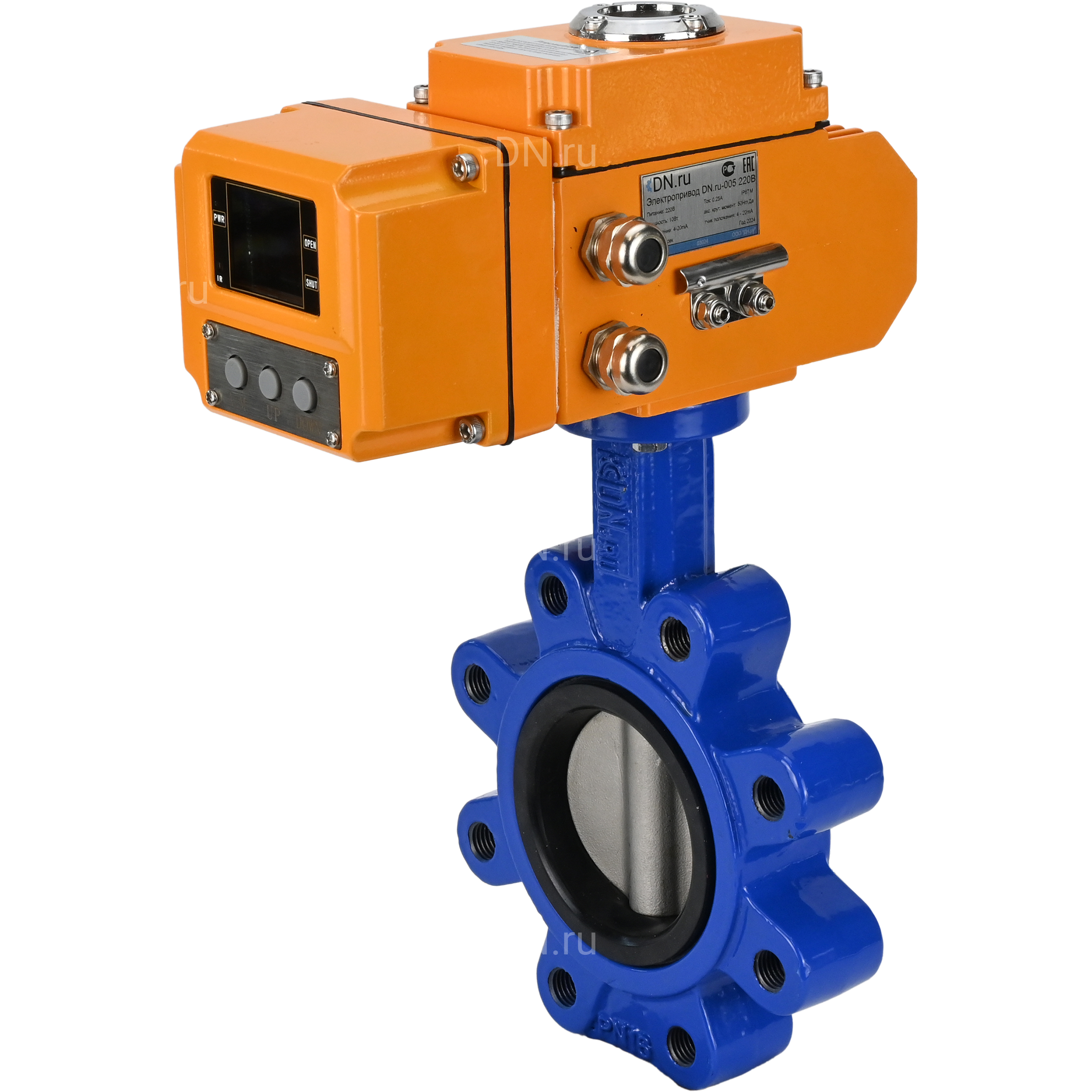

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.

Технические параметры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт.
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, воздух, нейтральные среды
• Тип управления - электропривод
• Применение - водоснабжение, теплоснабжение
• Температура рабочей среды - от -20°С до 150°С
• Цвет - Синий
• Датчик обратной связи - нет
• Управление - С электроприводом
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Размер вала арматуры (шток) - 22
• Серия - WBV1631N-2W-Fb-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 19 кг

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В

Габариты и размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В:

• Н - 277.5 мм
• L - 52 мм
• S1 - 195 мм
• S2 - 92 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду100 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-110/11М 380В

Технические параметры электропривода 1/4 ГЗ-ОФ(М) 380В:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - 1/4 ГЗ-ОФ(М) 380В
• Тип ISO-фланца электропривода - F07, F10
• Напряжение питания - 380 В
• Мощность электродвигателя - 30 Вт
• Ток электродвигателя - 0.26 А
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 9х9, 11х11, 14х14, 17х17 мм
• Наличие ручного дублера - штурвал
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 11 сек.
• Концевые выключатели - есть
• Степень защиты корпуса - IP67
• Вес электропривода - 10 кг

Электропривод 1/4 ГЗ-ОФ(М) 380В

Габариты и размеры электропривода 1/4 ГЗ-ОФ(М) 380В:

• S1 - 195 мм
• S3 - 195 мм
• S2 - 92 мм

Эскиз габаритов и размеров электропривода 1/4 ГЗ-ОФ(М) 380В

Устройство электропривода 1/4 ГЗ-ОФ(М) 380В:

Эскиз устройство электропривода 1/4 ГЗ-ОФ(М) 380В
