Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обрат.связи и вход.управляющим сигналом 0-10 В

• Номинальное давление - 16 бар
• Диаметр - 100 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт.
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, масла, углеводороды
• Тип управления - электропривод
• Применение - водоснабжение, теплоснабжение
• Климатическое исполнение - У1
• Температура рабочей среды - от -10°С до 90°С
• Цвет - Синий
• Датчик обратной связи - Концевые выключатели
• Управление - электропривод
• Сигнал управления - 0-10 В
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Крутящий момент на валу арматуры - 72.8 Нм
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес — 13.6 кг

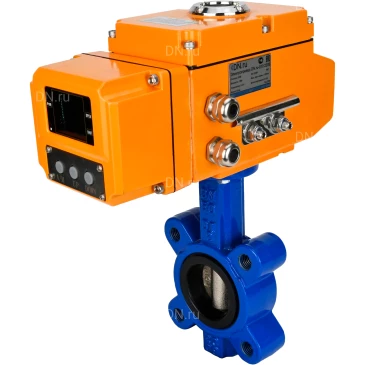

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевый, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10 В

Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обрат.связи и вход.управляющим сигналом 0-10 В:

• Н - 277.5 мм
• Х - 189 мм
• Z - 129 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обрат.связи и вход.управляющим сигналом 0-10 В

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обрат.связи и вход.управляющим сигналом 0-10 В:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным QT-N-010EM-B1-220VAC-У1 c датчиком обрат.связи и вход.управляющим сигналом 0-10 В

Технические параметры электропривода Dn.ru QT-N-010EM-B1-220VAC-У1 220В

• Тип электропривода - Четвертьоборотный
• Модель электропривода - Dn.ru QT-N-010EM-B1-220VAC-У1 220В
• Крутящий момент электропривода - 100 Нм
• Тип ISO-фланца электропривода - F05, F07
• Напряжение питания - 220 В
• Мощность электродвигателя - 15 Вт
• Ток электродвигателя - 0.35 А
• Температура окружающей среды - от -20°С до 70°С
• Максимальный диаметр штока арматуры - 17х17 мм
• Наличие ручного дублера - Шестигранник
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - есть
• Кабельный ввод - М18
• Вес электропривода - 4.6 кг.

Электропривод Dn.ru QT-N-010EM-B1-220VAC-У1 220В

Габариты и размеры электропривода Dn.ru QT-N-010EM-B1-220VAC-У1 220В:

Эскиз габаритов и размеров электропривода Dn.ru QT-N-010EM-B1-220VAC-У1 220В

Устройство электропривода Dn.ru QT-N-010EM-B1-220VAC-У1 220В:

Эскиз устройство электропривода Dn.ru QT-N-010EM-B1-220VAC-У1 220В
