Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.

Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 125 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт.
• Диаметр болтовых отверстий на одном фланце - 16 мм
• Среда - вода, масла, углеводороды
• Тип управления - электропривод
• Применение - водоснабжение, теплоснабжение
• Температура рабочей среды - от -10°С до 90°С
• Цвет - Синий
• Датчик обратной связи - Концевые выключатели
• Управление - С электроприводом
• Сигнал управления - ON/OFF
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Размер вала арматуры (шток) - 35
• Серия - WBV1616E-2W-Fb-H
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес - 24.9 кг

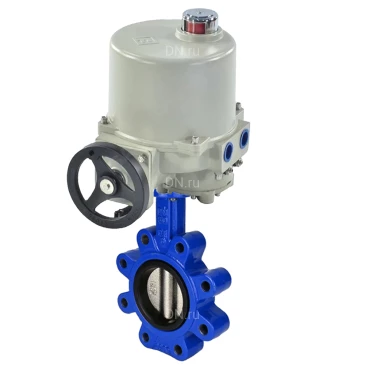

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В

Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В:

• Н - 317.5 мм
• L - 56 мм
• S1 - 212 мм
• S2 - 92 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевого, с электроприводом 1/4-оборотным ГЗ-ОФ-120/7М 220В

Технические параметры электропривода 1/4 ГЗ-ОФ(М) 220В:

• Тип электропривода - Четвертьоборотный
• Модель электропривода - 1/4 ГЗ-ОФ(М) 220В
• Тип ISO-фланца электропривода - F07, F10
• Напряжение питания - 220 В
• Мощность электродвигателя - 90 Вт
• Ток электродвигателя - 1.1 А
• Климатическое исполнение - У1
• Максимальный диаметр штока арматуры - 14х14, 17х17, 19х19, 22х22, 24х24 мм
• Наличие ручного дублера - штурвал
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 7 сек.
• Степень защиты корпуса - IP67
• Вес электропривода - 14 кг

Электропривод 1/4 ГЗ-ОФ(М) 220В

Габариты и размеры электропривода 1/4 ГЗ-ОФ(М) 220В:

• S1 - 212 мм
• S3 - 212 мм
• S2 - 92 мм

Эскиз габаритов и размеров электропривода 1/4 ГЗ-ОФ(М) 220В

Устройство электропривода 1/4 ГЗ-ОФ(М) 220В:

Эскиз устройство электропривода 1/4 ГЗ-ОФ(М) 220В
