Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 150 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Крутящий момент на валу арматуры - 120 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, масла, углеводороды, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 100 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 56 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Цвет - Синий
• Тип запорного органа - однодисковый
• Модель арматуры - WBV1432N-2W-Fb-H
• Серия - WBV1432N-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 11.23 кг

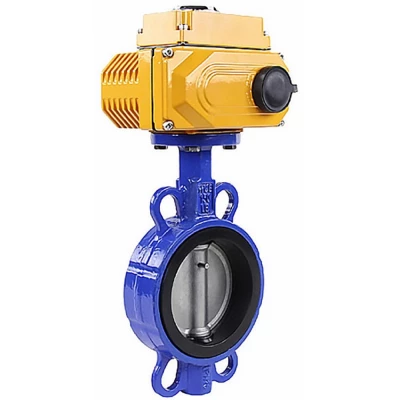

Изображение затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

• A - 191 мм
• B - 140 мм
• C - 28 мм
• E - 56 мм
• D - 90 мм
• d - 70 мм
• do - 10 мм
• HxH - 14x14 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

Деталировка затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

Эскиз материалов затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду150 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK
