Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом QT-N-003EM-O1-12VDC-У1 blue 12В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 80 мм
• Диаметр в дюймах - 3″
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу арматуры - 25 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 8 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная - -20 °C
• Температура рабочей среды, максимальная -до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Строительная длина - 46 мм
• Климатическое исполнение - УХЛ4
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - дисковый
• Наличие электропневматического позиционера - нет
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 4.1 кг

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

• H - 160 мм
• H1 - 95 мм
• H2 - 25 мм
• L - 46 мм
• ØDм - 103 мм
• ØDк - 123.5 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Технические характеристики электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue

• Модель привода - QT-N-003EM-O1-12VDC-У1 blue
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав
• Напряжение питания - 12В
• Кабельный ввод - водонепроницаемый G1/2
• Крутящий момент электропривода - 30 Нм
• Тип ISO фланца - F03/F05
• Время цикла (поворот на 90°) - 25 сек
• Мощность электродвигателя - 25 Вт
• Макс.размер вала арматуры - 11X11
• Номинальный потребляемый ток - 0.10 А
• Автоотключение в крайних положениях - да
• Защита от перегрева - есть
• Самоблокирующееся устройство - самоблокирующееся червяком и червячной передачей
• Температура окружающей среды - от -30 до +60°C
• Класс защиты корпуса - IP65
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 1,2 кг

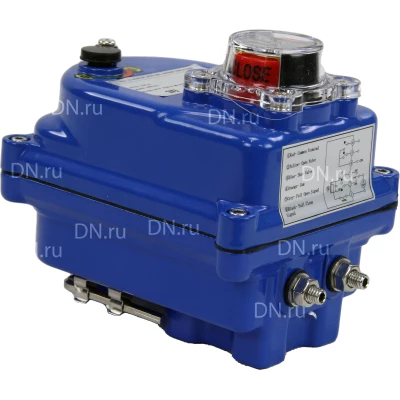

Изображение электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue
