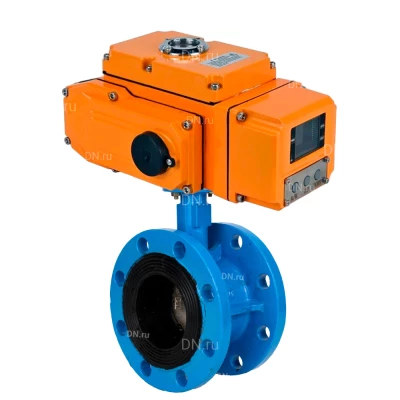

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 (4-20мА) HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный управляемый предназначен для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п.

Технические характеристики затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - Фланцевый
• Подключение к трубопроводу - фланцевое
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу арматуры - 100 Нм
• Уплотнение - EPDM
• Тип уплотнения запорного клапана - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, воздух, нейтральные среды
• Температура рабочей среды, минимальная  - от -25 °C
• Температура рабочей среды, максимальная - до 130 °C
• Область применения - водоснабжение, промышленность, Системы отопления
• Строительная длина - 108 мм
• Климатическое исполнение - У1
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Датчик обратной связи - 4-20 мА
• Класс герметичности - A
• Цвет - Синий
• Степень защиты корпуса IP - 67
• Взрывозащита - нет
• Тип запорного органа - дисковый
• Наличие моментной муфты - нет
• Наличие пневмораспределителя - нет
• Модель арматуры - WBV1331E-2W-F-H
• Серия - WBV1331E-2W-F-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 9.4 кг

Изображение затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

• L - 108 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 99 мм
• n-d - 4-18 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16

Технические характеристики электропривода DN.ru QT-N-015EM-А1-220VAC-У1-HARK

• Модель привода - QT-N-015EM-А1-220VAC-У1-HARK
• Тип электропривода - Четвертьоборотный
• Напряжение питания - 220В
• Крутящий момент электропривода - 150 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 25 Вт
• Макс.размер вала арматуры - 17x17
• Номинальный потребляемый ток - 0.35 А
• Наличие ручного дублера - Шестигранник
• Сигнал управления - 4-20 мА
• Степень защиты корпуса IP - 67
• Наличие взрывозащиты привода - нет
• Наличие тепловой защиты двигателя - есть
• Температура окружающей среды - от -20 до 70°C
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 4.6 кг

Изображение электропривода DN.ru QT-N-015EM-А1-220VAC-У1-HARK

Деталировка электропривода DN.ru QT-N-015EM-А1-220VAC-У1-HARK

Эскиз деталировки электропривода DN.ru QT-N-015EM-А1-220VAC-У1-HARK
