Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические характеристики затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 11х11 мм
• Крутящий момент на валу арматуры - 68 Нм
• Уплотнение - NBR
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 10 мм
• Рабочая среда - вода, масла, углеводороды, нейтральные среды, животные жиры
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 100 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 52 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Цвет - Синий
• Тип запорного органа - однодисковый
• Модель арматуры - WBV1132N-2W-Fb-H
• Серия - WBV1132N-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 17.12 кг

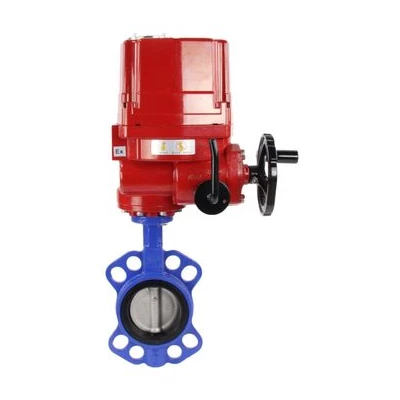

Изображение затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

• A - 163 мм
• B - 112 мм
• C - 28 мм
• E - 52 мм
• D - 90 мм
• d - 70 мм
• do - 10 мм
• HxH - 11x11 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

Деталировка затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

Эскиз материалов затвора дискового поворотного DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1

Технические характеристики электропривода DN.ru QT-EX-010EM-O2-380VAC-У1

• Модель привода - QT-EX-010EM-O2-380VAC-У1
• Тип электропривода - четвертьоборотный
• Угол поворота - 90°
• Наличие ручного дублера - штурвал
• Материал корпуса - алюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием
• Напряжение питания - 380В
• Кабельный ввод - М20х1,5 и М36х2
• Крутящий момент электропривода - 100 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 18 сек
• Мощность электродвигателя - 15 Вт
• Максимальный диаметр штока арматуры - 14x14
• Номинальный потребляемый ток - 0.2 А
• Тип управления - ON / OFF
• Концевые выключатели - 1xОткр/Закр, SPDT, 250VAC 10А
• Автоблокировка положения электропривода - автоблокировка червячного механизма и червячной передачи
• Внутренняя тепловая защита - отключение при 115°С ±5°C, включение при 97°С ± 5°С
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Стандарт взрывозащиты - ExdIICT4
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 13 кг

Изображение электропривода DN.ru QT-EX-010EM-O2-380VAC-У1

Материалы деталей электропривода DN.ru QT-EX-010EM-O2-380VAC-У1

Эскиз деталировки электропривода DN.ru QT-EX-010EM-O2-380VAC-У1
