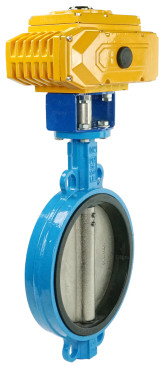

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В в городе Москва

Модификация
О товаре
Артикул: D050-01846
Производитель: DN.ru, Китай
Диаметр: Ду300
Давление номинальное: 16 бар
Материал корпуса: Чугун GGG50
Материал диска: Чугун GGG40
Уплотнение: EPDM
Тип управления: электропривод
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-01846
Низкая цена
50 333 на 28.03.2024 $
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
87 515
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.

Режим эксплуатации затвора с электроприводом - повторно-кратковременный S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электропривода осуществляется сети переменного тока 24 В 50 Гц.

Общие характеристики затвора DN.ru G50-G40-EPDM Ду 300
с электроприводом DN.RU-060 24В

  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - электропривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 420 Нм
  • Температура рабочей среды - от -10℃ до 110℃
  • Цвет затвора - Синий
  • Степень защиты корпуса IP - 67
  • Датчик обратной связи - Концевые выключатели
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - Шестигранник
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Чугун GGG50
  • Материал диска - Чугун GGG40
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 27 кг
  • Вес привода - 14 кг
  • Вес - 41 кг
  • Размер штока, мм - 22х22
  • Страна производитель затвора - Китай
  • Страна производитель привода - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В

Материалы затвора DN.ru G50-G40-EPDM

Деталь Материал
1 Корпус высокопрочный чугун GGG50
2 Диск высокопрочный чугун GGG40
3 Седловое уплотнение EPDM
4 Шток верхний нержавеющая сталь AISI 420
5 Шток нижний нержавеющая сталь AISI 420
6 Кольцо стопорное сталь AISI 201
7 Пыльник NBR
8 Прокладка штока NBR
9 Вкладыш сталь AISI 201
10 Пробка пластмасса
11 Кольцо стопорное сталь 65Mn
Эскиз Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В

Схема затвора DN.ru G50-G40-EPDM

Установочные размеры и характеристики затвора DN.ru G50-G40-EPDM с электроприводом DN.RU-060 24В

  • Dn = 300 мм
  • Диаметр D1 - 358 мм
  • Строительная длина - 78 мм
  • Строительная высота - 498 мм
  • Размер A - 337 мм
  • Размер B - 242 мм
  • N - Th = 4 x 22 мм
  • Длина электропривода - 268 мм
  • Ширина электропривода, S - 212 мм
  • Высота электропривода, C - 164 мм
Эскиз Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В

Эскиз затвора DN.ru G50-G40-EPDM с электроприводом DN.RU-060 24В

Характеристики электропривода - DN.RU-060 24В

  • ○ Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 600 Нм
  • ○ Напряжение питания - 24 В
  • ○ Номинальный потребляемый ток - 0.33А
  • Датчик обратной связи - Концевые выключатели
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Китай
  • ○ Тип ISO-фланца привода - F10, F12
  • ○ Размер штока, мм - 27х27
Электрическая схема подключения DN.RU-060 24В

Электрическая схема подключения электропривода DN.RU-060 24В

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - чугун, уплотнение - EPDM, управление - Электропривод 24В

Затворы по выборке: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - чугун, уплотнение - epdm, тип управления - электропривод, управление - электропривод 24в
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru-060 24В
Описание
Производитель: DN.ru, Китай
Присоединение: межфланцевый
Управление: Электропривод 24В
Диаметр: 300 мм
Давление номинальное: 16 бар
Строительная длина: 78 мм
Материал корпуса: Чугун GGG50
Материал диска: Чугун GGG40
Материал уплотнения: EPDM
Применение: воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода
Температура: 110 °С
Вес: 41.00 кг
Тип затвора: поворотный дисковый
Артикул: D050-01846
