Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с 1/4-оборотным электроприводом DN.ru QT-EX-120M-O2-220VAC-У1

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с 1/4-оборотным электроприводом DN.ru QT-EX-120M-O2-220VAC-У1
Brand: DN.ru
Price: 348471 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-37688

Бренд: DN.ru, Россия

Доступность товара: В наличии

Серия бренда: BV3232P-FP-F

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 200

Давление условное Ру(Pn), бар: 16

Проход шара: полнопроходной

Рабочая среда крана: вода, пар, кислоты, топливо, нейтральные среды

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 200 ℃

Применение: теплоснабжение

Класс герметичности: A

Все характеристики

Арт. D160-37688

Низкая цена

348 471 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 81 968 ₽Ду20 83 879 ₽Ду25 82 333 ₽Ду32 85 951 ₽Ду40 89 672 ₽Ду50 114 312 ₽Ду65 123 035 ₽Ду80 132 115 ₽Ду100 170 057 ₽Ду125 200 085 ₽Ду150 277 779 ₽ду200 348 471 ₽Ду250 519 194 ₽Ду300 798 830 ₽

Для монтажа

шт. необходимо

x Гайка стальная М20 ГОСТ 5915-70 - Цена по запросу

x Прокладка паронитовая Ду200 Ру10-16 ГОСТ 15180-86 - 63 ₽

x Болт стальной М20х90 ГОСТ 7798-70 - 75 ₽

x Фланец плоский Россия Ду200 Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015 - 2 537 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Тип ISO-фланца арматуры - F14, F12
Размер вала арматуры (квадрат) - 27х27 мм
Крутящий момент на валу - 643 Нм
Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Тип уплотнения - PTFE
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - С электроприводом
Температура рабочей среды: от -40 до +200 °C
Среда - вода, пар, кислоты, топливо, нейтральные среды
Страна производитель привода - Китай
Страна производитель - Россия
Область применения - теплоснабжение
Вес - 93 кг

Кран шаровый DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

D - 340 мм
L - 400 мм
H - 215 мм
L1 - 311 мм
H1 - 300 мм

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с 1/4-оборотным электроприводом DN.ru QT-EX-120M-O2-220VAC-У1

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

№	Наименование	Материал
1,3	Корпус, шар	Нержавеющая сталь SS 316
2	Уплотнение шара	RPTFE
4,6,12	Болт, гайка	Нержавеющая сталь SS 304
5	Уплотнение	PTFE
7,8	Патрубок, шток	Нержавеющая сталь SS 316
9	Сальник	PTFE
10	Уплотнение штока	PTFE
11	Сальник, замок	Нержавеющая сталь SS 304

Эскиз деталировки крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1 Ду200 Ру16

Электропривод QT-EX-M-O2-220VAC-У1 - характеристики

Тип электропривода - Четвертьоборотный
Крутящий момент привода - 1200 Нм
Напряжение питания - 220 В
Напряжение питания концевых выключателей - 220 В
Номинальный потребляемый ток - 1.3 А
Температура окружающей среды - от -30℃ до 70℃
Мощность электродвигателя - 180 Вт
Время цикла открытия/закрытия - 30 сек.
Степень защиты корпуса - IP67
Взрывозащита корпуса - есть
Длина электропривода - 410 мм
Ширина электропривода - 311 мм
Высота электропривода - 300 мм
Страна производитель - Китай
Тип ISO-фланца привода - F10, F12
Размер штока - 27х27 мм
Вес привода - 23.2 кг

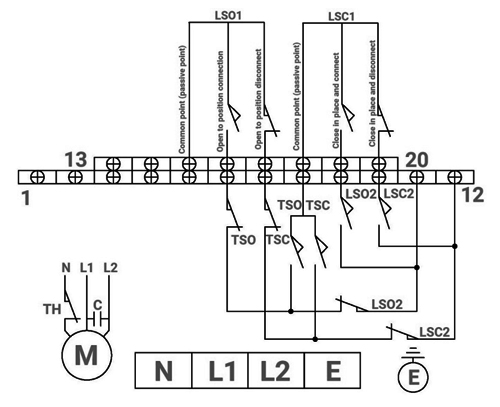

Электрическая схема подключения QT-EX-M-O2-220VAC-У1

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Паспорт на электропривод четвертьоборотный DN.ru QT-EX-xEM-O2-x-У1 взрывозащищенный

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - С электроприводом, водоразборный - нет
