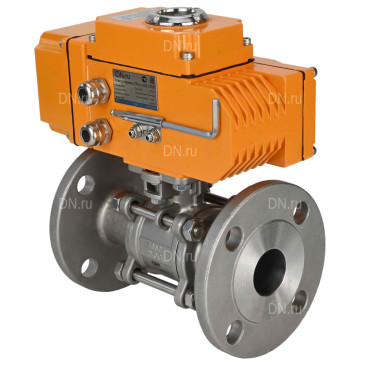

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK
Артикул: D160-65657

Модификация

О товаре

Артикул: D160-65657
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-F-ISO-H Ру25/40
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 65
Диаметр в дюймах: 2 1/2
Давление условное Ру(Pn), бар: 40
Строительная длина, мм: 290
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 150 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
87 862,96
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-020EM-O1-380VAC-У1 HARK предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 c электроприводом QT-N-020EM-O1-380VAC-У1 HARK:

  • Давление номинальное PN - 40 бар
  • Диаметр номинальный DN - 65 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 150°С
  • Присоединение - фланцевое
  • Датчик обратной связи - нет
  • Управление - электропривод 380В
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 22.9 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QT-N-020EM-O1-380VAC-У1 HARK Ду65 Ру40

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QT-N-020EM-O1-380VAC-У1 HARK Ду65 Ру40:

  • Dn - 65 мм
  • L - 290 мм
  • D - 185 мм
  • F - 158 мм
  • L1 - 242 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QT-N-020EM-O1-380VAC-У1 HARK Ду65 Ру40

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40:

№ п/п Наименование детали Количество, шт Материал
1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение 2 PTFE
6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Упорная подушка 1 PTFE
9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Набивка 3 PTFE
11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40

Технические параметры электропривода QT-N-020EM-O1-380VAC-У1 HARK:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 200 Нм
  • Длина электропривода - 242 мм
  • Ширина электропривода - 118 мм
  • Высота электропривода - 158 мм
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Вес привода - 8.9 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Схема подключения электропривода DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Таблица деталей и материалов электропривода DN.ru QT-N-020EM-O1-380VAC-У1 HARK:

№ п/п Наименование
1 Индикатор положения
2 Верхняя крышка
3 Плата управления
4 Конденсатор
5 Нажимные кулачки
6 Выходной вал с червячным колесом
7 Корпус
8 Ограничители хода выходного вала
9 Червячный вал
10 Электродвигатель
11 Редуктор
12 Крышка редуктора
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Эскиз деталей и материалов электропривода DN.ru QT-N-020EM-O1-380VAC-У1 HARK

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду65, Ру40, применение - водоснабжение, теплоснабжение, Пневматические системы, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 380В, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 3-х составной
