BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1
Ду100

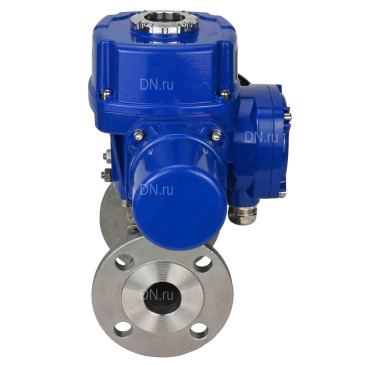

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставный из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-030M-O2-380VAC-У1

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D160-37581
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-F
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: Ду100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16 бар
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
Арт. D160-37581
Низкая цена
132 707 на 2024-12-31
₽ $ €  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Материал шара - Нержавеющая сталь SS316
  • Тип уплотнения - PTFE
  • Присоединение - фланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Тип управления - С электроприводом
  • Температура рабочей среды: от -20 до +180 °C
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Страна производитель привода - Китай
  • Страна производитель - Россия
  • Область применения - водоснабжение, теплоснабжение, Пневматические системы
  • Вес - 40.555 кг

Кран шаровый DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

  • D - 220 мм
  • L - 350 мм
  • L1 - 270 мм
  • H - 276 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставный из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-030M-O2-380VAC-У1

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

№ Наименование Материал Количество
1 Корпус SS304 / SS316 1
2 Шар затворный S304 / S316 1
3 Болт S201 / S304 4-6
4 Гайка S201 / S304 6-12
5 Уплотнение PTFE 1
6 Шток SS304 / SS316 1
7 Сальник SS201 1
8 Крышка WCB/CF8/CF8M 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставный из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-030M-O2-380VAC-У1

Эскиз деталировки крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду100 Ру16

Электропривод QT-N-M-O2-380VAC-У1 - характеристики

  • Тип электропривода - Четвертьоборотный
  • Напряжение питания - 380 В
  • Напряжение питания концевых выключателей - 380 В
  • Номинальный потребляемый ток - 0.75 А
  • Температура окружающей среды - от -30℃ до 70℃
  • Мощность электродвигателя - 60 Вт
  • Время цикла открытия/закрытия - 30 сек.
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Длина электропривода - 350 мм
  • Ширина электропривода - 270 мм
  • Высота электропривода - 276 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Вес привода - 12.8 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставный из нержавеющей стали SS316, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-030M-O2-380VAC-У1

Электрическая схема подключения QT-N-M-O2-380VAC-У1
Паспорта и сертификаты
Паспорт на электропривод четвертьоборотный DN.ru QT-N-xM-O2-x-У1 с моментной муфтой и штурвалом
Декларация о соответствии на краны шаровые DN.ru
Паспорт на кран шаровой DN.ru BVxxP(3pc)-FP-F-ISO-H Ду15-100 Ру40/25/16 трехсоставной, нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - С электроприводом, водоразборный - нет

Краны шаровые по выборке: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - с электроприводом, водоразборный - нет , тип товара кран шаровой - Кран
