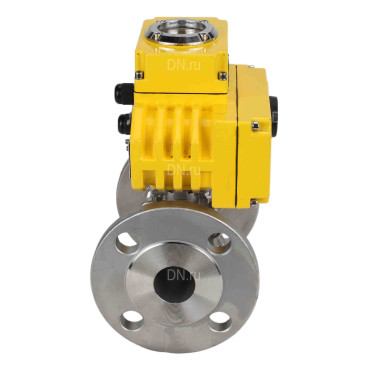

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, полнопроходной с электроприводом DN.ru QT-N-030EM-O1-220VAC-У1

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D160-38486
Бренд: DN.ru, Россия
Серия бренда: BV3131P(3pc)-FP-F-ISO
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 350
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение шара: PTFE
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
Арт. D160-38486
Низкая цена
100 344 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Параметры крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-У1 Ду100 с приводом QT-N-EM-O1-220VAC-У1:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Тип уплотнения - PTFE
  • Присоединение - фланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Тип управления - С электроприводом
  • Температура рабочей среды: от -20 до 180 °C
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Страна производитель привода - Китай
  • Область применения - водоснабжение, теплоснабжение, Пневматические системы
  • Вес запорной арматуры- 27.755 кг
  • Вес привода- 13.4 кг
  • Общий вес - 41.155 кг
  • Страна производитель - Россия

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, полнопроходной с электроприводом DN.ru QT-N-030EM-O1-220VAC-У1

Материалы деталей крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-У1 Ду100 с приводом QT-N-EM-O1-220VAC-У1:

Наименование Материал Количество
1 Корпус SS304 1
2 Шар затворный SS304 1
3 Болт S201 4-6
4 Гайка S201 6-12
5 Уплотнение PTFE 1
6 Шток SS304 1
7 Сальник SS201 1
8 Крышка WCB/CF8/CF8M 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка SS201 1
12 Рукоятка SS201 1
13 Оболочка рукоятки ПВХ 1
14 Стопор SS201 1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, полнопроходной с электроприводом DN.ru QT-N-030EM-O1-220VAC-У1

Эскиз крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-У1

Габаритные и установочные размеры крана шарового DN.ru трехсоставного BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-У1 Ду100 с приводом QT-N-EM-O1-220VAC-У1:

  • DN - 100 мм
  • D - 220 мм
  • d - 99 мм
  • L±1.5 - 350 мм (cтроительная длина)
  • L1 - 268 мм
  • H - 212 мм
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, полнопроходной с электроприводом DN.ru QT-N-030EM-O1-220VAC-У1

Эскиз крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-EM-O1-220VAC-У1

Характеристики электропривода QT-N-EM-O1-220VAC-У1

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 300 Нм
  • Напряжение питания - 220 В
  • Напряжение питания концевых выключателей - 220 В
  • Номинальный потребляемый ток - 0.31А
  • Время цикла открытия/закрытия - 30 сек.
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - Шестигранник
  • Взрывозащита корпуса - нет
  • Длина электропривода - 268 мм
  • Ширина электропривода - 164 мм
  • Высота электропривода - 212 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F10, F12
  • Размер штока, мм - 27х27
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 трехсоставной из нержавеющей стали SS304, фланцевый, полнопроходной с электроприводом DN.ru QT-N-030EM-O1-220VAC-У1

Электрическая схема подключения QT-N-EM-O1-220VAC-У1

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - С электроприводом, водоразборный - нет, наличие колонки управления - нет

Краны шаровые по выборке: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - с электроприводом, водоразборный - нет, наличие колонки управления - нет , тип товара кран шаровой - Кран
