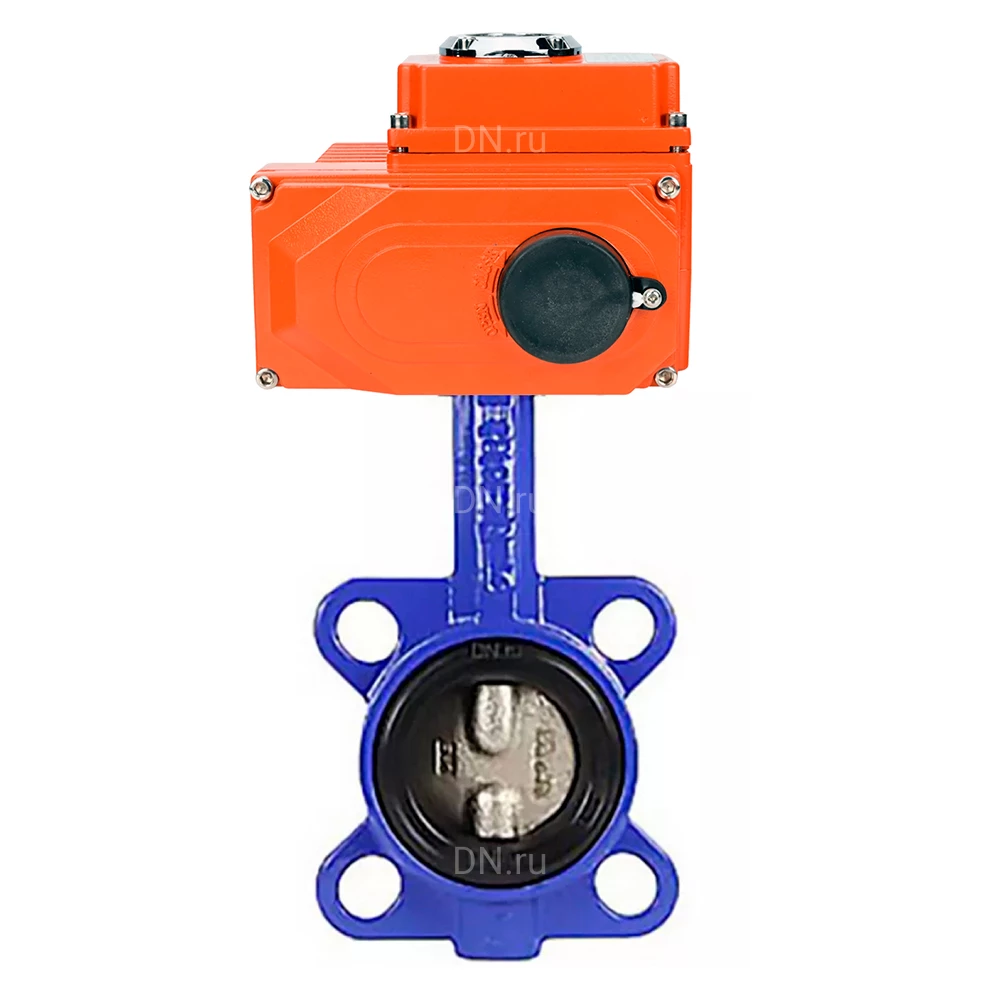

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1 предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

• Диаметр номинальный DN - 125 мм
• Давление номинальное PN - 16 бар
• Тип управления - электропривод
• Тип присоединения - межфланцевый
• Температура рабочей среды - от -20℃ до 120℃
• Степень защиты корпуса IP - 67
• Датчик обратной связи - нет
• Наличие блока концевых выключателей - есть
• Наличие ручного дублера - Шестигранник
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип уплотнения - EPDM
• Вес запорной арматуры - 5.8 кг
• Вес привода - 8.9 кг
• Вес - 14.7 кг
• Тип ISO-фланца арматуры - F07
• Размер штока, мм - 14х14
• Количество болтовых отверстий на одном фланце - 4 шт
• Страна производитель затвора - Россия
• Страна производитель привода - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

• A - 213 мм
• B - 127 мм
• L - 241.8 мм

Эскиз затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Материалы деталей затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Эскиз деталировки затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK:

Изображение электропривода QT-N-020EM-O1-220VAC-У1 HARK
