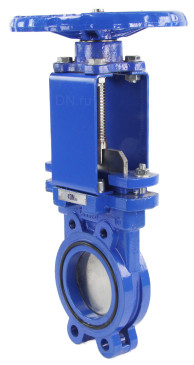

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

задвижка шиберная
задвижка шиберная
задвижка
задвижка ножевая
задвижка+штурвалом
задвижка+дн.ру
задвижка межфланцевая
Артикул: D040-07565

О товаре

Артикул:
D040-07565
Бренд:
DN.ru
Страна производитель:
Россия
Тип задвижки:
Шиберная
Серия:
GVKR
Таблица фигур:
не указано
Диаметр условный:
Ду100 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10 бар
10/16 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
6.3 бар
7 бар
7/10 бар
8 бар
Строительная длина:
50 мм
Температура рабочей среды, max:
90 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
сталь
Конструкция шпинделя:
выдвижной
невыдвижной
Клин:
однодисковый
необрезиненный
обрезиненный
Уплотнение:
NBR
Направление потока:
Двустороннего действия
Тип управления:
ручной
голый шток
пневмопривод
Редуктор
штурвал
электропривод
Наличие концевых выключателей:
нет
есть
Взрывозащищенный корпус:
нет
Все характеристики
на 2026-12-31
25 328,42
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.
Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду100 Ру:

  • Тип задвижки - Шиберная
  • Направление потока - Двустороннего действия
  • Диаметр номинальный DN - 100 мм
  • Номинальное давление фланцев - 10 бар
  • Температура рабочей среды - от -10 до +90 °C
  • Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды
  • Тип присоединения - межфланцевый
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Управление - ручное/штурвал/маховик
  • Конструкция штока - выдвижной
  • Клин - однодисковый
  • Тип уплотнения - NBR
  • Вес - 14 кг
  • Страна производитель - Россия
  • Гарантия - 12 мес.

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду100 Ру:

  • DN - 100 мм
  • L - 50±2 мм
  • D - 220 мм
  • D1 - 180 мм
  • D2 - 156 мм
  • D0 - 240 мм
  • H - 385 мм
  • H2 - 129 мм
  • N-Th - 4-М16 мм
  • d - 18 мм
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду100 Ру

Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду100 Ру:

№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение нитрил NBR
3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Сальник ковкий чугун
5 Пластины опорные углеродистая сталь
6 Шток чугун
7 Штурвал -
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду100 Ру

Паспорта и сертификаты

Паспорт на задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-300 Ру10 чугунные, межфланцевые со штурвалом
Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Декларация о соответствии на задвижки шиберные ножевые DN.ru PN10 с выдвижным шпинделем
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель задвижка шиберная DN.ru GVKR1331N-2W-Fb-S ДУ100 Ру10 NBR чугунная, межфланцевая, с выдвижным шпинделем, управление штурвал.dwg
3D модель задвижка шиберная DN.ru GVKR1331N-2W-Fb-S ДУ100 Ру10 NBR чугунная, межфланцевая, с выдвижным шпинделем, управление штурвал.dwg
3D модель задвижка шиберная DN.ru GVKR1331N-2W-Fb-S ДУ100 Ру10 NBR чугунная, межфланцевая, с выдвижным шпинделем, управление штурвал.stp
