Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Основные технические характеристики задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр DN, мм	50-300
Номинальное давление PN, бар	DN50÷150 – 10/16; DN200÷300 – 10.
Температура рабочей среды, °C	от -30 до +110
Класс герметичности	А
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG40 (аналог ВЧ40)
Срок службы, лет	10

Фото {markirovka_h2}

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16

DN	L, мм	ØD, мм	ØD1, мм	ØD2, мм	H1, мм	G, дюйм	N – Th, шт – резьба	T, мм	n – Ød, шт – мм
50	48	165	125	99	417	1/2″	4 – M16	12	2 – 18
80	51	200	160	132	510	1/2″	4 – M16	12	6 – 18
100	51	220	180	156	600	1/2″	4 – M16	12	6 – 18
125	57	250	210	181	628	1/2″	4 – M16	14	6 – 18
150	57	285	240	211	780	1/2″	4 – M20	14	6 – 23
200	70	340	295	266	880	1/2″	4 – M20	18	6 – 23
250	70	395	350	319	1088	3/4″	8 – M20	18	8 – 23
300	76	445	400	370	1232	3/4″	12 – M20	20	6 – 23

* N - общее количество глухих отверстий

Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16 WENZ межфланцевые, с выдвижным штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом

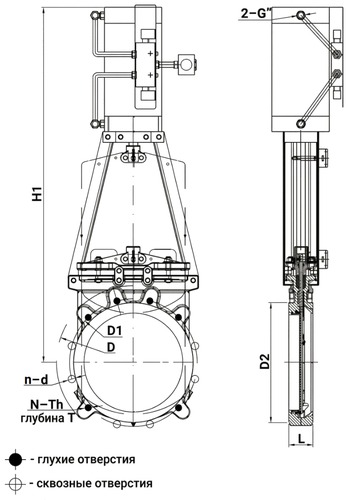

Эскиз размеров задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16

Материалы задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Уплотнение	EPDM
3	Кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Уплотнение направляющей	PTFE
6	Сальниковая набивка	PTFE
7	Втулка	углеродистая сталь WCB (аналог 25Л)
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шток пневмоцилиндра	сталь 45+Cr
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
13	Пневмоцилиндр	-
14	Соленоид*	-
15	Фильтр*	-
16	Клин	чугун GGG40 (аналог ВЧ40)
17	Пневмотрубки*	-

* - позиции 11, 14, 15 и 17 в комплект не входят и заказываются отдельно.

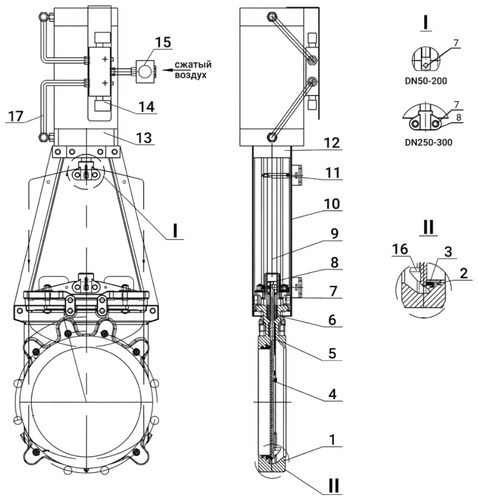

Эскиз материалов задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6-16

Основные технические характеристики пневмоцилиндров SC 160x330

DN задвижки	DN300
модель пневмоцилиндра	SC 160x330
Основные характеристики пневмоцилиндров
	SC 160x330
Тип действия	двойного действия
Рабочая среда	сжатый воздух: • класс загрязненности 6 по ГОСТ 17433-80; • при температуре окружающего воздуха от +5°C до +50°C точка росы на 10°C ниже, чем температура окружающей среды; • при температуре ниже +5°C точка росы на 5°C ниже, чем температура окружающей среды
Тип крепления	FA FB CA CB LB YB
Демпфирование	регулируемое
Рабочий диапазон давления, бар	1-9
Максимально допустимое давление, бар	13,5
Диапазон рабочих температур, °С	-5 ÷ 70
Диапазон скоростей, мм/с	20 - 300
Диаметр поршня, мм	160
Ход штока, мм	330
Диаметр штока, мм	40
