Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10 WS двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru Ду50 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду50 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10138
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 50 мм
Строительная длина: 48 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
17 892,52
  • $
  • €
Задвижка шиберная DN.ru Ду65 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду65 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10139
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 65 мм
Строительная длина: 48 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
19 741,43
  • $
  • €
Задвижка шиберная DN.ru Ду80 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду80 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10140
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 80 мм
Строительная длина: 51 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
25 452,25
  • $
  • €
Задвижка шиберная DN.ru Ду100 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду100 Ру16 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10141
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 100 мм
Строительная длина: 51 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
29 194,6
  • $
  • €
Задвижка шиберная DN.ru Ду125 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду125 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10142
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 125 мм
Строительная длина: 57 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
35 071,95
  • $
  • €
Задвижка шиберная DN.ru Ду150 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду150 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10143
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 150 мм
Строительная длина: 57 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
45 041,79
  • $
  • €
Задвижка шиберная DN.ru Ду200 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду200 Ру10 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10144
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 200 мм
Строительная длина: 70 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
59 068,74
  • $
  • €
Задвижка шиберная DN.ru Ду250 Ру10 Рр6 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду250 Ру10 Рр6 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10145
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 250 мм
Строительная длина: 70 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
85 591,54
  • $
  • €
Задвижка шиберная DN.ru Ду300 Ру10 Рр6 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Задвижка шиберная DN.ru Ду300 Ру10 Рр6 WS двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал (GVKN1331E-2W-Fb-S)
Артикул: D040-10146
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 300 мм
Строительная длина: 76 мм
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2026-07-31
114 639,74
  • $
  • €
Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. Закрытие задвижки происходит при вращении штурвала по часовой стрелке, открытие — при вращении штурвала против часовой стрелки.

Общие параметры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10:

Наименование Значение
Тип задвижкиШиберная
Температура рабочей средыот -50 до + 125­°С
Класс герметичности по ГОСТ 9544-2015"A"
Материал корпусаВысокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органаНержавеющая сталь AISI/SS 304/08Х18Н10
Класс материала корпусачугун
Тип уплотненияEPDM
Страна производительРоссия
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10 WS двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10 WS двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Габаритные размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10:

Модель DN, мм L, мм ØD, мм ØD1, мм ØD2, мм ØD0, мм H1, мм T, мм n–Ød, шт–мм N–Th, шт–резьба
Ду50 50 48 165 125 99 180 290 12 2–18 4–М16
Ду65 65 48 185 145 118 200 330 12 2–18 4–М16
Ду80 80 51 200 160 132 200 358 12 6–18 4–М16
Ду100 100 51 220 180 156 240 378 12 6–18 4–М16
Ду125 125 57 250 210 184 260 428 12 6–18 4–М16
Ду150 150 57 285 240 211 280 490 14 6–23 4–М20
Ду200 200 70 340 295 266 300 588 16 6–23 4–М20
Ду250 250 70 395 350 319 320 690 16 8–23 8–М20
Ду300 300 76 445 400 370 350 815 16 8–23 8–М20
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10 WS двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

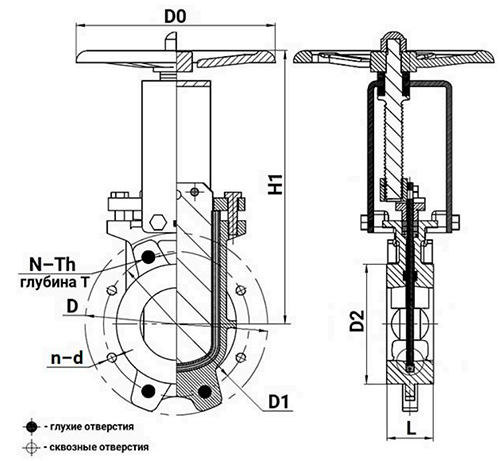

Эскиз габаритных размеров и материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10

Материалы задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение EPDM
4 Уплотнение направляющей PTFE
5 Набивка PTFE
6 Cальник углеродистая сталь WCB (аналог 25Л)
7 Стойка сталь Q235 (аналог Cт3)
8 Шпиндель сталь 2Cr13 (аналог сталь 20Х13)
9 Гайка латунь
10 Подшипник сталь GCr15 (аналог сталь ШХ15)
11 Штурвал чугун GGG40 (аналог ВЧ40)
12 Колпак сталь Q235 (аналог Cт3)
- Болты, гайки сталь с цинковым покрытием
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10 WS двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Эскиз деталировки задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду50-300 Ру16/10
