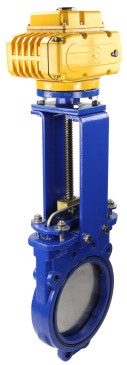

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Шкафы управления (ШУНС, ШУЭП, ШАУ) - категории
Шкафы управления (ШУНС, ШУЭП, ШАУ) - категории-mobile
Насосные станции - категории
Насосные станции - категории-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
задвижка +с электроприводом ду
Задвижка шиберная ножевая DN.ru Ду50 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-005EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07549
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 50 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
116 885,15
  • $
  • €
задвижка под электропривод
Задвижка шиберная ножевая DN.ru Ду65 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-005EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07558
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 65 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
119 031,74
  • $
  • €
задвижка с электроприводом 80
Задвижка шиберная ножевая DN.ru Ду80 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-005EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07548
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 80 мм
Строительная длина: 50 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
123 935,53
  • $
  • €
шиберный задвижка
Задвижка шиберная ножевая DN.ru Ду100 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-010EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07557
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 100 мм
Строительная длина: 52 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
136 907,79
  • $
  • €
тип электропривода задвижки
Задвижка шиберная ножевая DN.ru Ду125 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-010EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07547
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 125 мм
Строительная длина: 58 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
143 646,46
  • $
  • €
фланец привод задвижек
Задвижка шиберная ножевая DN.ru Ду150 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-010EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07556
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 150 мм
Строительная длина: 60 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
159 591,86
  • $
  • €
питание задвижки с приводом
Задвижка шиберная ножевая DN.ru Ду200 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-020EM-О1-380AC-У1 380В (GVKN1331N-2W-Fb-ISO)
Артикул: D040-07546
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 200 мм
Строительная длина: 72 мм
Температура: 90 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С электроприводом
Напряжение питания: 380В
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2026-11-06
202 800,6
  • $
  • €
задвижки клиновые шиберные
задвижки клиновые шиберные
задвижки шиберные чугунные
привод задвижки шиберной
шиберный затвор
задвижка фланцевый
Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16:

Параметры Значения
Бренд DN.ru
Номинальный диаметр 50-200 мм
Рабочая среда вода, щелочи, масла, нефтепродукты, гликоль, животные жиры
Тип управления электропривод
Страна производитель Россия
{content:title}

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Габаритные и установочные размеры задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16:

DN PN, бар L, мм D, мм D1, мм D2, мм N-Th d, мм H, мм Шток, мм Вес, кг ISO 5211
50 16 50 165 125 99 4-М16 Ø18 342 Ø16 7 F10
65 16 50 185 145 118 4-М16 Ø18 351 Ø16 8 F10
80 16 50 200 160 132 8-М16 Ø18 397 Ø16 10 F10
100 16 52 220 180 156 8-М16 Ø18 443 Ø18 13 F10
125 16 58 250 210 184 8-М16 Ø18 480 Ø18 18 F10
150 16 60 285 240 211 8-М20 Ø23 510 Ø18 23 F10
200 16 72 340 295 266 12-М20 Ø23 600 Ø22 31 F10
250 16 72 405 355 319 12-М24 Ø27 723 Ø22 52 F14
300 6 80 460 400 370 12-М24 Ø27 805 Ø22 64 F14
Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Эскиз размеров задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16

Таблица деталей и материалов задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16:

№ Наименование Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Сальниковая набивка PTFE
5 Прижимной фланец сальника углеродистая сталь WCB (аналог 25Л)
6, 7, 10, 13 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
8 Гайка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
9 Гайка чугун
11 Пластины опорные сталь А3 (аналог Ст3)
12 Шпиндель нержавеющая сталь 2Cr13 (аналог ст.20Х13)
14 Крышка подшипника сталь А3 (аналог Ст3)
15 Подшипник баббит ZChSnSb10-6 (аналог Б83)
16 Уплотнительное кольцо NBR
Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Эскиз материалов задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16

Основные параметры электроприводов DN.ru MT 380В:

Марка электропривода MT-N-005EM-О1-380VAC-У1 MT-N-010EM-О1-380VAC-У1 MT-N-020EM-О1-380VAC-У1 MT-N-030EM-О1-380VAC-У1
Напряжение питания, В 380
Мощность электродвигателя, Вт 100 100 120 150
Крутящий момент, Нм 50 100 200 300
Скорость, об./мин. 5
Максимальное число оборотов привода 50
Максимальный диаметр штока
арматуры, мм		 16 18 22 25
Вес, кг 10
Степень защиты корпуса IP67
Температура окружающей среды, °C от -28 до +60
Температура срабатывания внутренней
тепловой защиты, °C		 110
Наличие дублера шестигранник
Угол установки произвольный
Материал корпуса алюминиевый сплав
Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Изображение электропривода DN.ru MT 380В

Габариты и установочные размеры электропривода DN.ru MT-N-EM-О1-380VAC-У1:

O, мм 40
A, мм 149
B, мм 119
C, мм 114
D, мм 200
E, мм 151
F, мм 105
G, мм 117
Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру16 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-380AC-У1 380В

Эскиз электропривода DN.ru MT 380В
