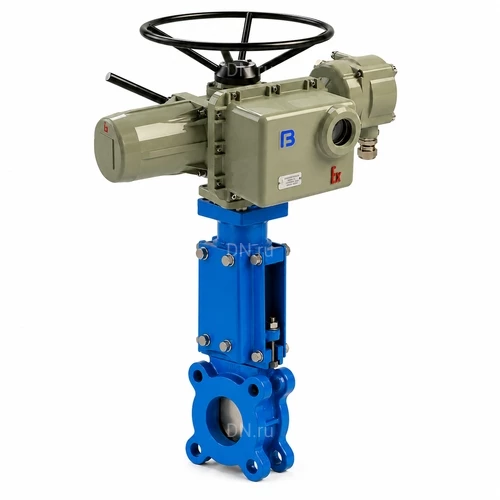

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические характеристики задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В:

Наименование	Значение
Тип присоединения	межфланцевый
Тип управления	электропривод
Применение	водоснабжение, промышленность, Системы отопления
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до 110
Класс герметичности	A
Среда	вода
Страна производитель	Россия
Срок службы, лет	10

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В

Габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В:

Типоразмер	H1, мм	L, мм	⌀D, мм
Ду50	273	616	300
Ду65	298	616	300
Ду80	325	616	300
Ду100	363	616	300
Ду125	403	616	300
Ду150	432	616	300
Ду200	520	617	400
Ду250	617	617	400
Ду300	736	617	400
Ду400	945	797	400

Эскиз габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В

Таблица деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В:

№ п/п	Детали	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь 304
4	Уплотнение направляющей	PTFE
5	Уплотнение	PTFE
6	Сальниковая набивка	сталь WCB
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток	сталь 2Cr13
10	Стойка	сталь Q235
11	Верхняя пластина стойки	чугун HT200
12	Гайка	латунь
13	Подшипник	сталь GCr15
14	Насадка	сталь Q235

Эскиз деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру10-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - PTFE, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ 380В

Технические параметры электроприводов многооборотных взрывозащищенных ГЗ 380В:

Наименование	Значение
Тип электропривода	многооборотный
Напряжение питания	380В
Тип присоединения к арматуре	ОСТ 26-07-763-73
Класс защиты корпуса, IP	65
Взрывозащита	1ЕхdIIBТ4

Электроприводы многооборотные взрывозащищенные ГЗ 380В

Габариты и размеры электроприводов многооборотных взрывозащищенных ГЗ 380В:

Модель	ГЗ-ВА.100	ГЗ-ВА.150	ГЗ-ВБ.200	ГЗ-ВБ.300	ГЗ-ВВ.600
A, мм	285	285	295	295	342
B, мм	65	65	80	80	150
C, мм	160	160	190	190	247
D, мм	300	300	400	400	400
E, мм	238	238	244	244	98
F, мм	290	290	295	295	372
G, мм	100	100	130	130
H, мм	310	310	370	370	485
H1, мм	160	160	160	160	245
H2, мм	100	100	125	125	178
H3, мм	195	195	225	225	50
H4, мм	340	340	340	340	150
H5, мм	-	-	-	-	40
L, мм	326	326	322	322	425
R, мм	65	65	65	65	65
S, мм	65	65	65	65	65
T, мм	238	238	245	245	45
Q, мм	-	-	-	-	100

Эскиз габаритов и размеров электроприводов многооборотных взрывозащищенных ГЗ 380В

Таблица устройства электроприводов многооборотных взрывозащищенных ГЗ 380В:

№ п/п	Детали
1	Электродвигатель
2	Маховик ручного дублера
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Переходной вал ограничителя хода
6	Рычаг переключения режимов
7	Выходной вал
8	Пружина полуавтоматической муфты
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты
12	Корпус клеммной коробки
13	Двухсторонняя муфта ограничения крутящего момента
14	Ограничитель хода выходного вала
15	Индикатор положения затвора арматуры
16	Клеммная колодка
17	Передняя крышка корпуса
18	Окно индикатора положения затвора арматуры
19	Крышка клеммной коробки

Эскиз устройства электроприводов многооборотных взрывозащищенных ГЗ 380В
