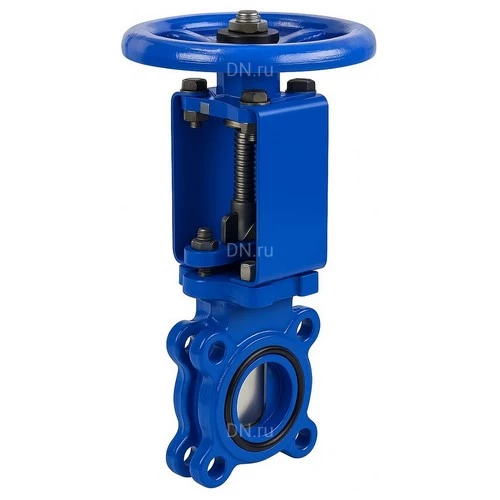

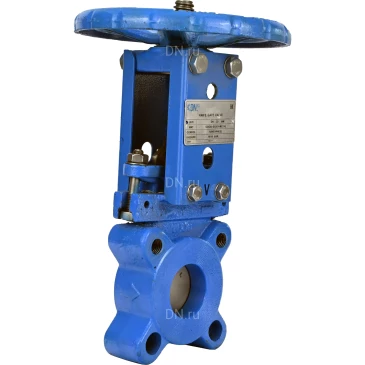

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Артикул: D040-09385
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-11-14
17 656,15
  • $
  • €
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду80 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду80 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Артикул: D040-09375
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-11-14
22 419,28
  • $
  • €
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду100 Ру16 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ
Артикул: D040-09376
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-11-14
33 332,91
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм ⬤ ⊕
Ду50 50 48 165 125 99 180 290 4-М16 12 18 2 2
Ду80 80 51 200 160 132 200 358 8-М16 12 18 2 6
Ду100 100 51 220 180 156 240 378 8-М16 12 18 2 6
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

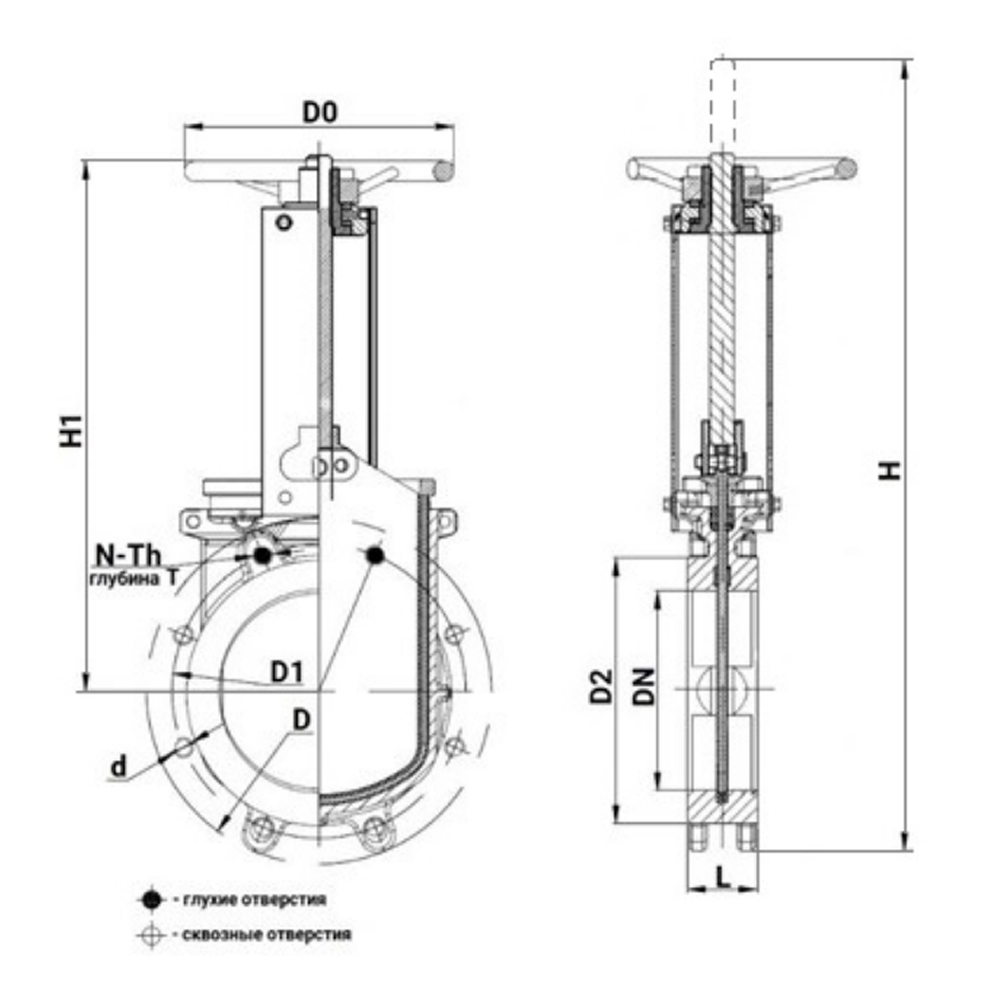

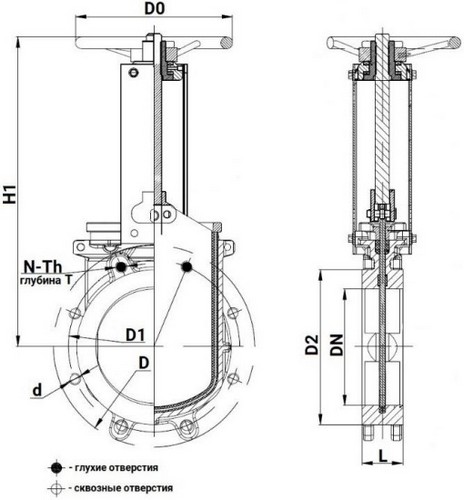

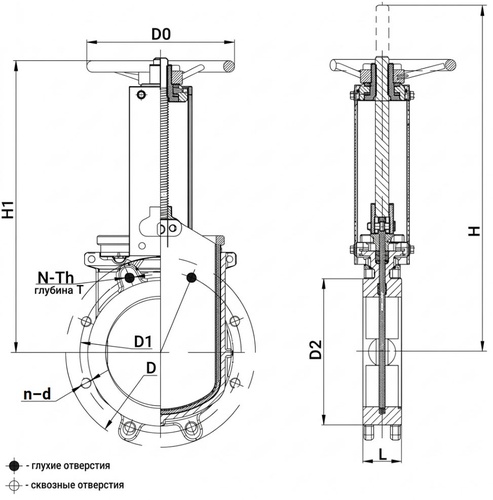

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонних, межфланцевых, управление - штурвал, WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Набивка PTFE
6 Сальник сталь WCB (аналог 25Л)
7 Штифт сталь 45
8 Патрон сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10 Стойка сталь Q235 (аналог Cт3)
11 Верхняя пластина стойки чугун HT200 (аналог СЧ20)
12 Подшипник сталь GCr15 (аналог ШХ15)
13 Гайка латунь
14 Крышка сталь Q235 (аналог Cт3)
15 Штурвал чугун GGG40 (аналог ВЧ40)
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

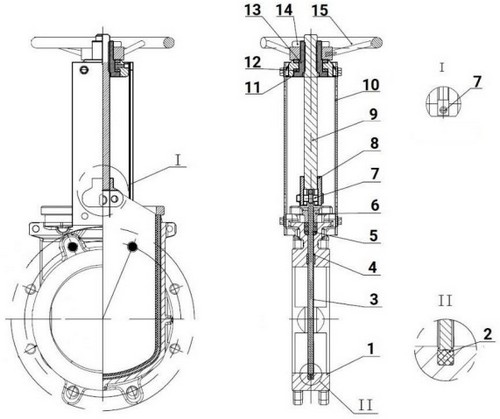

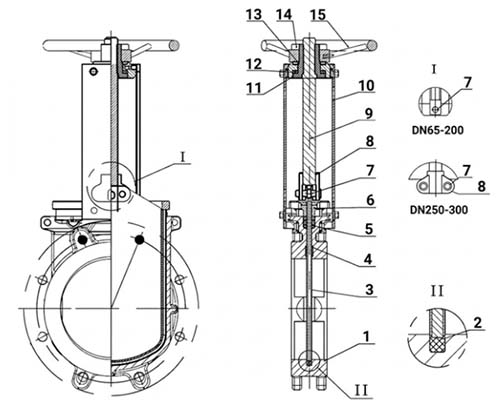

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-S Ду50-100 Ру16 двусторонних, межфланцевых, управление - штурвал, WENZ
