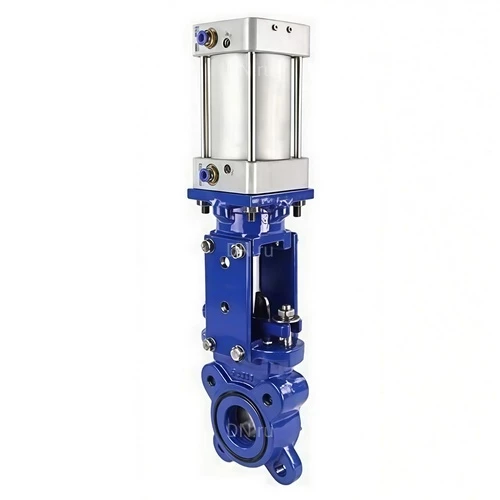

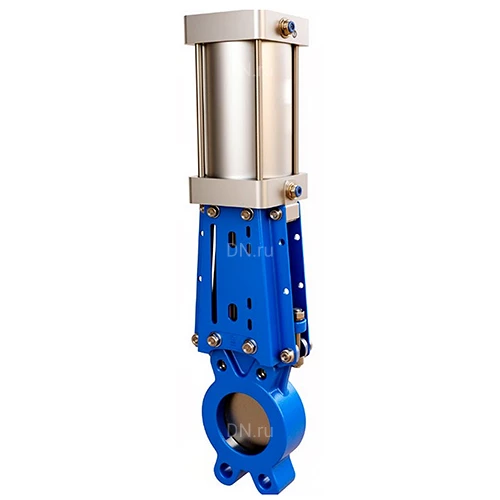

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ
Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ
Артикул: D040-09374
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 300 мм
Строительная длина: 76 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Конструкция шпинделя: выдвижной
Уплотнение: EPDM
на 2025-11-14
178 159,91
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические характеристики задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонних, межфланцевых, с пневмоприводом, WENZ:

Наименование Значение
Давление номинальное PN, бар 6
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления пневмопривод
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонних, межфланцевых, с пневмоприводом, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм G, дюйм N-Th T, мм Ød, мм ⬤ ⊕
Ду300 300 76 445 400 370 160 1360 1/2 12-М20 16 23 4 8
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонних, межфланцевых, с пневмоприводом, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонних, межфланцевых, с пневмоприводом, WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Уплотнительное кольцо EPDM
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Набивка PTFE
6 Сальниковая набивка сталь WCB (аналог 25Л)
7 Штифт сталь 45
8 Патрон сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10 Стойка сталь Q235 (аналог Cт3)
11 Переключатель -
12 Пневмоцилиндр -
13 Соленоидный клапан -
14 Фильтр -
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонних, межфланцевых, с пневмоприводом, WENZ

Технические параметры пневмоцилиндров SC

Наименование Значение
Модель SC
Конструкция двойного действия
Рабочая среда сжатый воздух
Класс загрязненности 6 по ГОСТ 17433-80
Демпфирование регулируемое
Рабочий диапазон давления, бар 1-9
Диапазон рабочих температур, °С от -5 до +70

Габариты и размеры пневмоцилиндров SC

Модель SC200x320
A, мм 220
A1, мм 260
A2, мм 140
A3, мм 100
A4, мм 226
h3, мм 20
h4, мм 20
N-M 4-М14
n-d 2-Ø14.2
B, мм 220
B1, мм 105±0.5
B2, мм 48±0.5
C, мм 50
D, мм Ø200
E, мм 40
S, мм 320±1
H, мм 360
H1, мм 30±1
H2, мм 23±0.5
M М27х3
Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом, WENZ

Эскиз габаритов и размеров пневмоцилиндров SC
