Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru Ду100 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду100 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10847
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
67 283
  • $
  • €
Задвижка шиберная DN.ru Ду125 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду125 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10848
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 125 мм
Строительная длина: 57 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
76 098,72
  • $
  • €
Задвижка шиберная DN.ru Ду150 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду150 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10849
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
89 623,64
  • $
  • €
Задвижка шиберная DN.ru Ду200 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду200 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10850
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
118 640,12
  • $
  • €
Задвижка шиберная DN.ru Ду250 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду250 Ру10 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10851
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 250 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
177 585,64
  • $
  • €
Задвижка шиберная DN.ru Ду300 Ру10 Рр6 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду300 Ру10 Рр6 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10852
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 300 мм
Строительная длина: 76 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
222 432,23
  • $
  • €
Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду50 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10845
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 50 мм
Строительная длина: 48 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
54 796,91
  • $
  • €
Задвижка шиберная DN.ru Ду80 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Задвижка шиберная DN.ru Ду80 Ру16 WENZ межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 DC24V, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 (GVKR1331E-1W-Fb-2P)
Артикул: D040-10846
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: С пневмоприводом
Напряжение питания: 24В
Уплотнение: EPDM
на 2026-08-13
63 924,34
  • $
  • €

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические параметры задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

ХарактеристикаЗначение
Номинальное давление задвижки PN, барDN50÷150 – 10/16; DN200÷300 – 10
Температура рабочей среды t, °Cот -30 до +110
Рабочая средавода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны
Направление потока средыодностороннее
Класс герметичностиA ГОСТ 9544-2015
Тип управленияпневмоцилиндр
Присоединение к трубопроводумежфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал шиберанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотненияEPDM
Сферы применениясистемы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет10
Средний ресурс, циклов закрытие/открытие20 000 ÷ 50 000

Видео задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

МодельDN, ммL, ммD, ммD1, ммD2, ммH1, ммd, ммN-Th, шт – резьбаT, ммG, дюймn, шт
Ду50504816512599417184-М16121/2″2
Ду808051200160132510184-М16121/2″6
Ду10010051220180156600184-М16121/2″6
Ду12512557250210181628184-М16141/2″6
Ду15015057285240211780234-М20141/2″6
ду20020070340295266880234-М20181/2″6
Ду250250703953503191088238-М20183/4″8
Ду3003007644540037012322312-М20203/4″6
Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

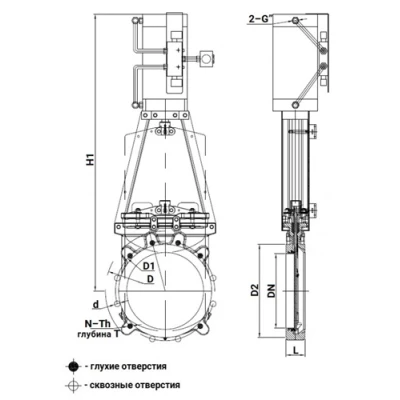

Эскиз габаритов задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

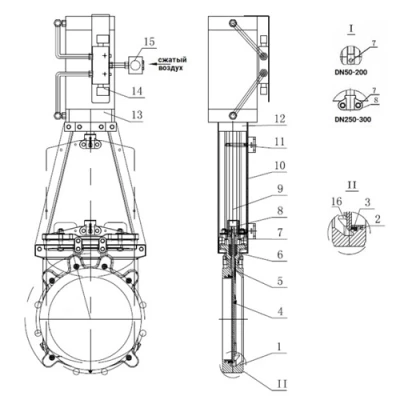

Материалы деталей задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

№НаименованиеМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2УплотнениеEPDM
3Кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Шибернержавеющая сталь AISI 304 (аналог 08Х18Н10)
5Уплотнение направляющейPTFE
6Сальниковая набивкаPTFE
7Втулкауглеродистая сталь WCB (аналог 25Л)
8Патронуглеродистая сталь WCB (аналог 25Л)
9Шток пневмоцилиндрасталь 45+Cr
10Стойкасталь Q235 (аналог Cт3)
11Концевой выключатель*в комплект не входят и заказываются отдельно
12Головная часть стойкичугун GGG40 (аналог ВЧ40)
13Пневмоцилиндр
14Соленоид*в комплект не входят и заказываются отдельно
15Фильтр*в комплект не входят и заказываются отдельно
16Клинчугун GGG40 (аналог ВЧ40)
17Пневмотрубки*в комплект не входят и заказываются отдельно
Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ межфланцевые, шток - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, EPDM, с пн.приводом, пн.распред 4V210-08 DC24V, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000

Материалы деталей задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16-16 WENZ

Основные параметры пневмоцилиндра SC

ХарактеристикаЗначение
Тип действиядвойного действия
Рабочая средасжатый воздух
Класс загрязненности6 по ГОСТ 17433-80
Тип крепленияFA FB CA CB LB YB
Рабочий диапазон давления, бар1 - 9
Максимально допустимое давление, бар13,5
Диапазон рабочих температур, °Сот -5 до +70

Основные параметры пневмораспределителей DN.ru 4V210-08 DC24V

ХарактеристикаЗначение
Конструкциязолотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм216 (Cv = 0,89)
Температура эксплуатации, °Cот -20 до +70
Максимальная частота срабатывания8 циклов в секунду
Ручное дублированиеесть
Степень защитыIP 65
Соединение с пневмоприводомчерез пневматические шланги
Крепление к поверхностичерез сквозные отверстия в корпусе
Материал корпусаанодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)G1/8”
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Средний ресурс, циклов10 000 000
Вес, кг0,22
Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Изображение пневмораспределителей DN.RU 4V210-08 DC24V

Деталировка пневмораспределителей Dn.ru 4V210-08 DC24V

№Наименование детали
1Соединитель
2Гайка катушки
3Катушка
4Сердечник
5Неподвижная пластина
6Поршень
7Комплект для запуска
8Корпус
9Уплотнительное кольцо
10Крышка корпуса
11Фиксирующий винт
12Пружина золотника
13Прокладка нижнего кожуха
14Уплотнительное кольцо золотника
15Золотник
16Уплотнительное кольцо поршня
17Основная пружина
18Ручной дублер
Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 DC24V

Технические параметры блока подготовки воздуха DN.ru AFC2000

ХарактеристикаЗначение
Рабочее давление, бар8
Максимальное давление, бар10
Регулируемый диапазон давления, бар0,5 ÷ 9
Давление разрушения, бар15
Подсоединение воздуха1/4"
Рабочая температура, ⁰Cот -5 до +60
Размер фильтруемых частиц, мкм40
Вязкость маслаISO VG 32
Вес, кг0.395
Изображение блока подготовки воздуха DN.ru AFC2000

Изображение блока подготовки воздуха DN.ru AFC2000
