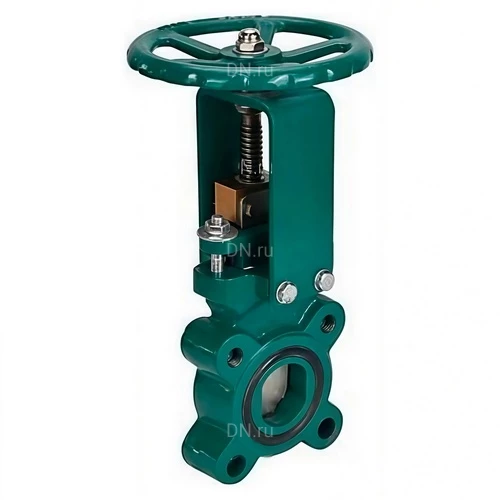

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ
Артикул: D040-09380
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 300 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: выдвижной
Уплотнение: металл
на 2025-11-14
73 152,23
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 10
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +300
Страна производитель Россия
Задвижки шиберные DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм ⬤ ⊕
Ду150 150 57 285 240 211 280 450 8-М20 14 23 4 4
Задвижки шиберные DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

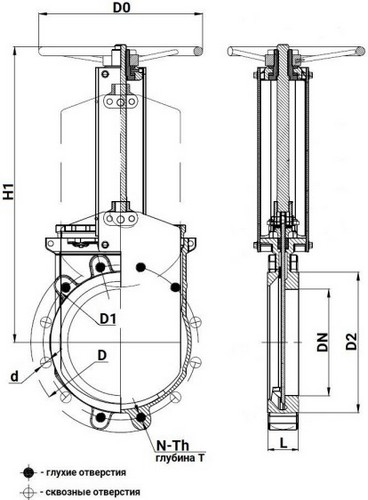

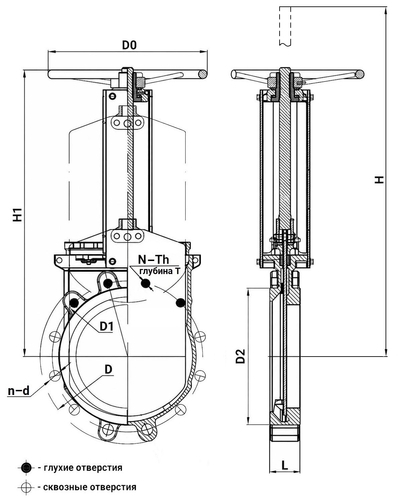

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонних, межфланцевых, управление - штурвал, WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Уплотнение направляющей PTFE
4 Набивка PTFE
5 Сальник сталь WCB (аналог 25Л)
6 Стойка сталь Q235 (аналог Cт3)
7 Штифт сталь 45
8 Патрон сталь WCB (аналог 25Л)
9 Шток сталь 2Cr13 (аналог сталь 20Х13)
10 Верхний узел стойки чугун GGG40 (аналог ВЧ40)
11 Подшипник сталь GCr15 (аналог ШХ15)
12 Гайка латунь
13 Крышка сталь Q235 (аналог Cт3)
14 Штурвал чугун GGG40 (аналог ВЧ40)
15 Клин чугун GGG40 (аналог ВЧ40)
Задвижки шиберные DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонние, межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал, WENZ

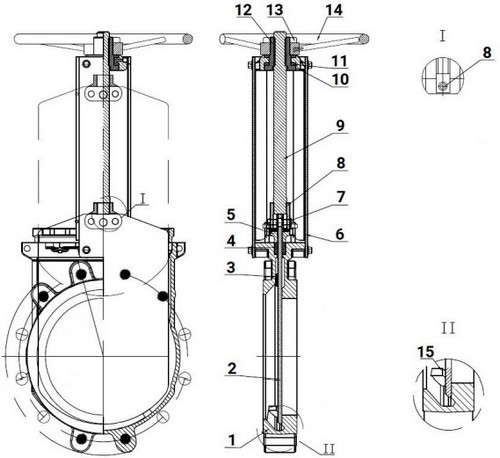

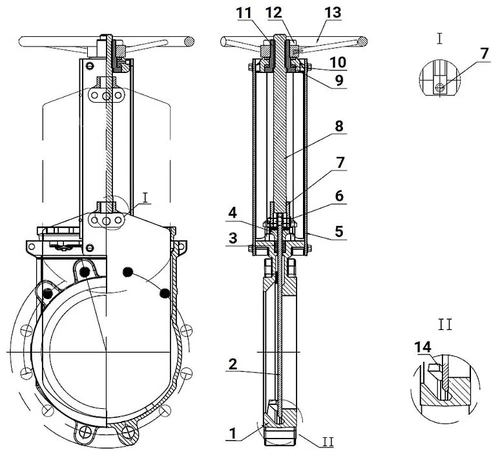

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331M-1W-Fb-S Ду150 Ру10 односторонних, межфланцевых, управление - штурвал, WENZ
