Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевые, со штурвалом с цепью

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Артикул: D040-08500
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 80 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: штурвал с цепью
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-12-07
47 916,29
  • $
  • €
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду100 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду100 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Артикул: D040-08501
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 100 мм
Строительная длина: 51 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: штурвал с цепью
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-12-07
54 105,81
  • $
  • €
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду200 Ру10, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду200 Ру10, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
Артикул: D040-08502
Бренд: DN.ru
Страна производитель: Россия
Тип задвижки: Шиберная
Серия: GVKR
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: штурвал с цепью
Конструкция шпинделя: выдвижной
Уплотнение: NBR
на 2025-12-07
84 288,83
  • $
  • €
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC корпус - чугун, межфланцевые со штурвалом с цепью предназначены для установки на трубопроводах в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.

Основные технические характеристики задвижек шиберных DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40 со штурвалом с цепью

Параметры Значения
Тип задвижки Шиберная
Температура рабочей среды, °C от -30 до + 110
Тип присоединения межфланцевый
Класс герметичности по ГОСТ 9544-2015 "A"
Материал корпуса Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа Нержавеющая сталь AISI/SS 304/08Х18Н10
Класс материала корпуса чугун
Управление ручной
Тип уплотнения NBR
Рабочая среда вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Средний ресурс, циклов закрытие/открытие 20 000-50 000
Применение водоснабжение, теплоснабжение, промышленность
Направление потока среды двустороннее
Средний срок службы, лет 10
Страна производитель Россия

Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевые, со штурвалом с цепью

Габаритные и установочные размеры задвижек шиберных DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40 со штурвалом с цепью

Модель Размер в мм шт
DN L D D1 D2 D0 H1 N-Th T Ød E F
Ду50 50 48 165 125 99 250 290 4-М16 12 18 2 2
Ду80 80 51 200 160 132 250 358 8-М16 12 18 2 6
Ду100 100 51 220 180 156 250 378 8-М16 12 18 2 6
Ду200 200 70 340 295 266 250 588 8-М20 16 23 2 6
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевые, со штурвалом с цепью

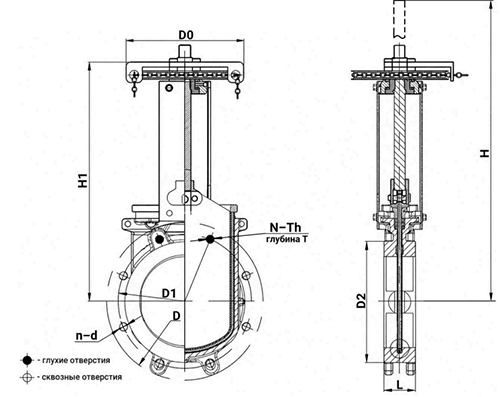

Эскиз размеров задвижек шиберных DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40 со штурвалом с цепью

Материалы задвижек шиберных DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40 со штурвалом с цепью

№ Наименование Материал
1 Корпус Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
2 Седловое уплотнение NBR
3 Шибер Нержавеющая сталь AISI/SS 304/08Х18Н10
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка сталь WCB
7 Штифт сталь 45
8 Зажимной патрон сталь WCB
9 Шток сталь 2Cr13
10 Стойка сталь Q235
11 Головная часть стойки чугун HT200
12 Подшипник сталь GCr15
13 Гайка латунь
14 Цепь сталь Q235 оцинкованная
Задвижки шиберные DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевые, со штурвалом с цепью

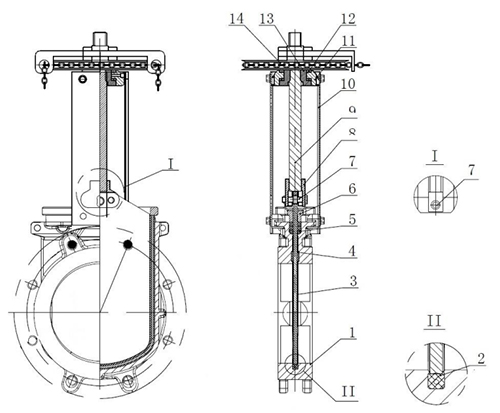

Эскиз материалов задвижек шиберных DN.ru GVKR1331N-2W-Fb-CC Ду50-200 Ру10-16, корпус - чугун GGG40 со штурвалом с цепью
