Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10 межфланцевые, шпиндель - выдвижной, корпус - чугун, шибер — нерж.сталь 304, EPDM, с пневмоприводом, пн.распределителем 4V210-08 24В KUOIN, индукц.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 купить в Москве и РФ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

Характеристика	Значение
Номинальное давление задвижки PN, бар	DN50 ÷ 250 - 10; DN300 - 6
Направление потока	двустороннее
Температура рабочей среды t, °C	от -15 до +90
Температура окружающей среды t, °C	от -5 до +50
Температура окружающей среды t, °C	класс «А» по ГОСТ 9544-2015
Рабочая среда	сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды
Присоединение к трубопроводу	межфланцевое
Тип управления	пневмоцилиндр
Шток	выдвижной
Материал корпуса	чугун GGG40 (аналог ВЧ40)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM

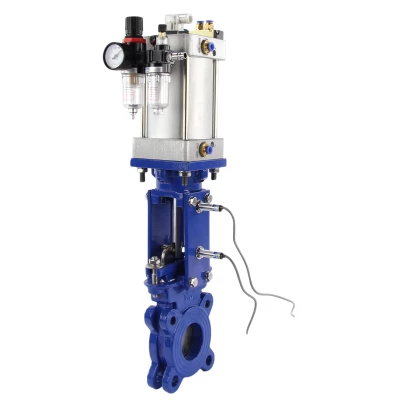

Изображение задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

Модель	DN, мм	L±2, мм	ØD, мм	ØD1, мм	ØD2, мм	D0, мм	Ød, мм	H, мм	N-Th
Ду50	50	48	165	125	99	80	18	455	4-М16
Ду80	80	51	200	160	132	100	18	530	8-М16
Ду300	300	77	450	390	370	170	23	1250	12-М20

Эскиз габаритов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

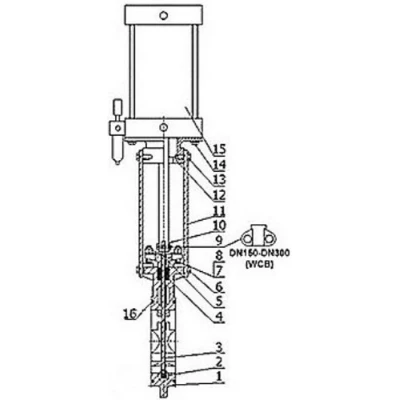

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	EPDM
3	Нож	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Направляющая	PTFE
5	Сальник	углеродистая сталь WCB (аналог 25Л)
6, 13	Болт	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
7-8	Гайка/Болт	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
9	Шток	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
10	Разъемный штифт	углеродистая сталь WCB (аналог 25Л)
11	Защитная пластина	сталь А3 (аналог Ст3)
12	Пластина опорная	углеродистая сталь WCB (аналог 25Л)
14	Гайка/Болт	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
15	Пневмоцилиндр
16	Уплотнение штока	нитрил NBR

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду50-300 Ру6-10

Основные параметры концевых индукционных датчиков DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

Характеристика	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Напряжение питания	24В постоянный ток
Ток	400 мА
Состояние выхода	нормально разомкнутый
Дистанция срабатывания	4 мм
Индикация срабатывания	есть
Степень защиты	IP67

Изображение концевых индукционных датчиков DN.RU LJ12A3-4-Z/EX 24В DC

Основные параметры пневмораспределителей DN.ru 4V210-08 24В DC KUOIN

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

Технические параметры блока подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Изображение блока подготовки воздуха DN.ru AFC2000
