Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. |
Технические параметры задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ| Характеристика | Значение |
|---|
| Тип задвижки | Шиберная | | Применение | системы водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы | | Среда | вода, гликоли, щелочи, минеральные и растительные масла (ограниченно – не рекомендуется использовать масла, содержащие сложные эфиры), животные жиры, нефтепродукты | | Тип управления | ручной | | Уплотнение | NBR | | Класс материала корпуса | чугун | | Материал корпуса | Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 | | Максимальное рабочее давление Рр, бар | 6 бар | | Температура рабочей среды | от -30 до +100 (кратковременно до +110) | | Бренд | DN.ru | | Страна производитель | Россия | | Срок службы | 10 лет |

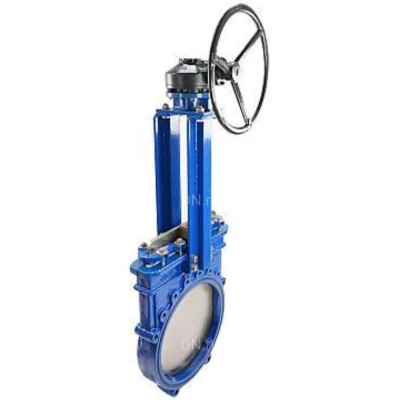

|  Изображение задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ |

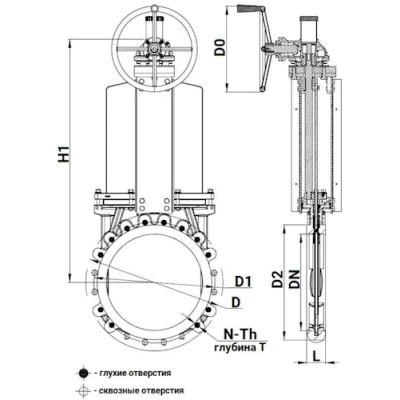

Габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ| Модель | DN, мм | L, мм | D, мм | D1, мм | D2, мм | D0, мм | H1, мм | T, мм | Ød, мм | N-Th, шт-резьба | n, шт |
|---|
| Ду400 Ру10 Рр6 | 400 | 89 | 565 | 515 | 480 | 300 | 1060 | 20 | 27 | 16-М24 | 8 |

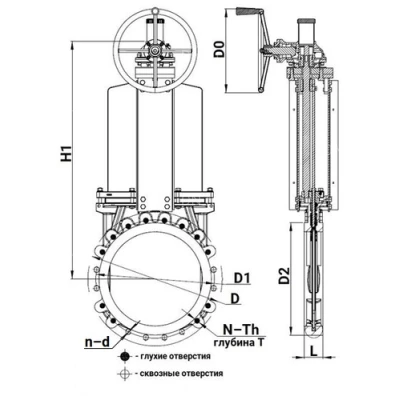

|  Эскиз габаритов задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ |

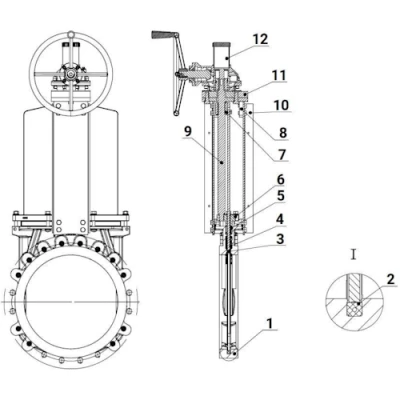

Материалы деталей задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ| № | Наименование | Материал |
|---|
| 1 | Корпус | чугун GGG40 (аналог ВЧ40) | | 2 | Седловое уплотнение | NBR | | 3 | Шибер | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Уплотнение направляющей | PTFE | | 5 | Уплотнение | PTFE | | 6 | Сальник | углеродистая сталь WCB (аналог 25Л) | | 7 | Гайка | латунь | | 8 | Опорный блок | углеродистая сталь WCB (аналог 25Л) | | 9 | Шпиндель | нержавеющая сталь 2Cr13 (аналог ст.20Х13) | | 10 | Стойка | сталь Q235 (аналог Cт3) | | 11 | Верхняя пластина стойки | чугун HT200 (аналог СЧ20) | | 12 | Редуктор | - |
|  Материалы деталей задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду400 Ру10 Рр6 WENZ |
