Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 WENZ двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. |
Технические параметры задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал| Характеристика | Значение |
|---|
| Тип задвижки | Шиберная | | Применение | системы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы | | Тип управления | ручной | | Материал корпуса | Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 | | Материал корпуса | нержавеющая сталь | | Давление номинальное фланцев | 10 бар | | Среда | вода, нефтепродукты, гликоль, щелочи | | Срок службы | 10 лет | | Гарантия | 12 мес. | | Бренд | DN.ru | | Страна производитель | Китай |

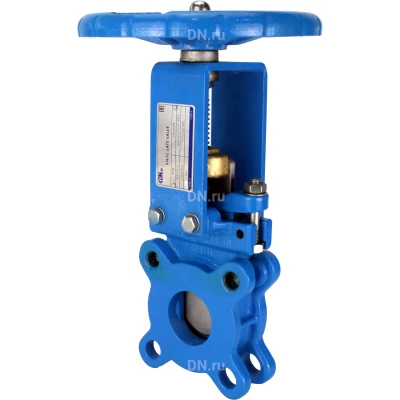

|  Изображение задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал |
Габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал| DN, мм | L, мм | D, мм | D1, мм | D2, мм | D0, мм | H1, мм | T, мм | Ød, мм | N-Th, шт-мм | ●, мм | ⊕, мм |
|---|
| 350 | 76 | 505 | 460 | 429 | 400 | 890 | 18 | 23 | 16 – М20 | 8 | 8 |

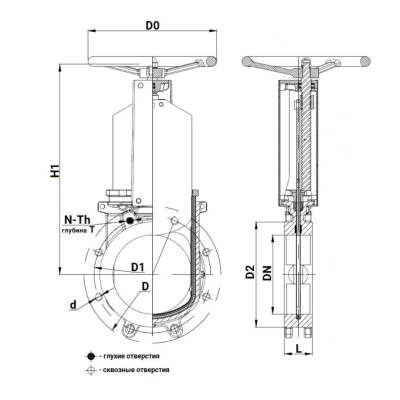

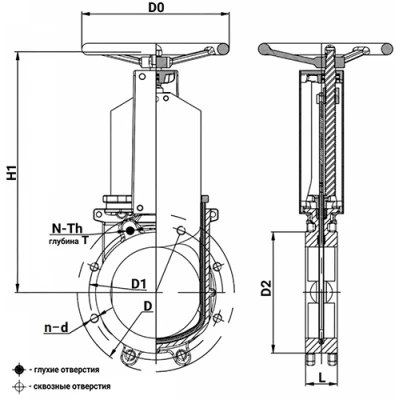

|  Эскиз габаритов задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал |
Материалы деталей задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал| № | Наименование | Материал |
|---|
| 1 | Корпус | чугун GGG40 (аналог ВЧ40) | | 3 | Седловое уплотнение | NBR | | 2 | Шибер | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Уплотнение направляющей | PTFE | | 5 | Уплотнение | PTFE | | 6 | Сальниковая набивка | углеродистая сталь WCB (аналог 25Л) | | 7 | Стойка | сталь Q235 (аналог Cт3) | | 8 | Шток | сталь 2Cr13 (аналог сталь 20Х13) | | 9 | Гайка | латунь | | 10 | Пластина | чугун HT200 (аналог СЧ20) | | 11 | Подшипник | сталь GCr15 (аналог сталь ШХ15) | | 12 | Штурвал | чугун GGG40 (аналог ВЧ40) | | 13 | Колпачок | сталь Q235 (аналог Cт3) |

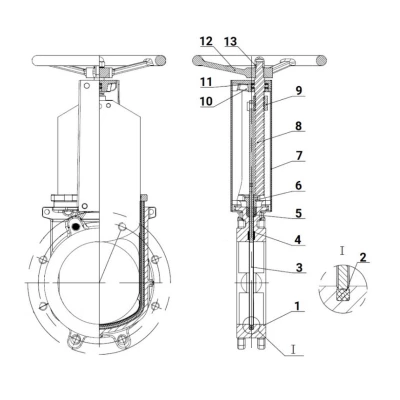

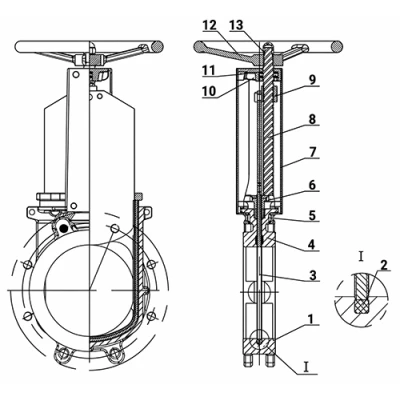

|  Материалы деталей задвижек шиберных DN.ru GVKN1331N-2W-Fb-S Ду350 Ру6 управление - штурвал |
