Задвижки шиберные DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 WENZ межфланцевые, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-EM-O1-220VAC-У1 220В купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Технические параметры задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	300
Номинальное давление задвижки PN, бар	10
Температура рабочей среды t, ⁰C	от -30 до +110
Рабочая среда	вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны
Направление потока среды	двустороннее
Класс герметичности	А ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Номинальное давление фланцев, бар	10
Климатическое исполнение	УХЛ 3.1
Сферы применения	системы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 ÷ 50 000

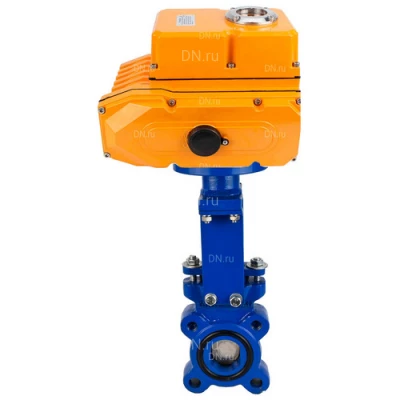

Изображение задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

Габариты и размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	T, мм	N-Th, шт-резьба	n-Ød, шт-мм	n1-Ød1, шт-мм	D3, мм	D4, мм	D5, мм	L1, мм	Ширина шпонки, мм	B, мм
Ду300	300	76	445	400	370	815	16	8-М20	8-Ø23	4-Ø12	125	102	70	51	6	29

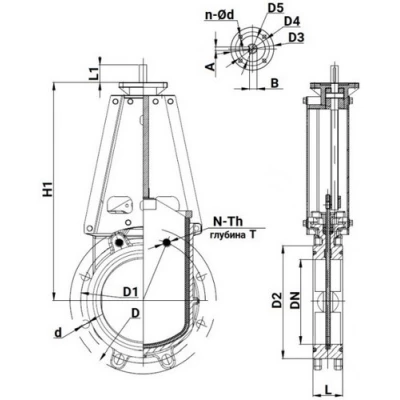

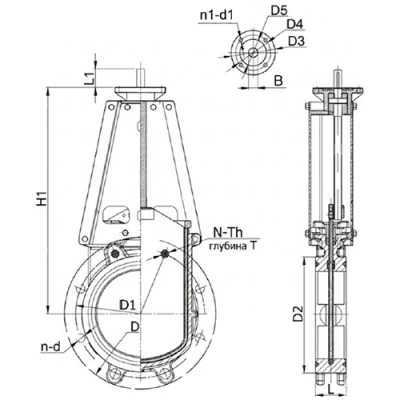

Эскиз габаритов задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

Материалы деталей задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

№	Наименование	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	EPDM
3	Шибер	нержавеющая сталь SS304
4	Уплотнение направляющей	PTFE
5	Уплотнение	PTFE
6	Сальниковая набивка	сталь WCB
7	Гайка	латунь
8	Шток	сталь 2Cr13
9	Стойка	сталь Q235
10	Верхняя пластина стойки	чугун QT450
11	Подшипник	сталь GCr15
12	Уплотнительное кольцо	NBR

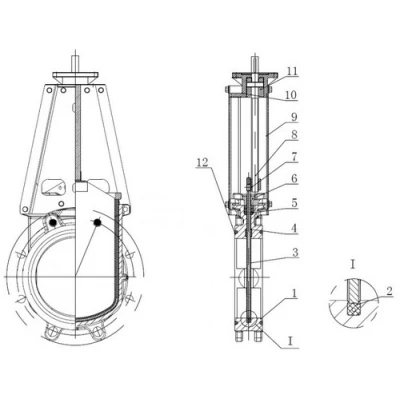

Материалы деталей задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10

Основные параметры электроприводов DN.ru MT-N-xEM-O1-220VAC-У1

Характеристика	Значение
Степень защиты корпуса	IP67
Напряжение питания, В	220AC
Максимальное число оборотов привода	50
Температура окружающей среды, °C	от –28 до +60
Температура срабатывания внутренней тепловой защиты, °C	+110
Наличие дублера	шестигранник
Угол установки	произвольный
Материал корпуса	алюминиевый сплав
Тип ISO-фланца	F10/F12
Скорость, об./мин.	5
Вес, кг	10

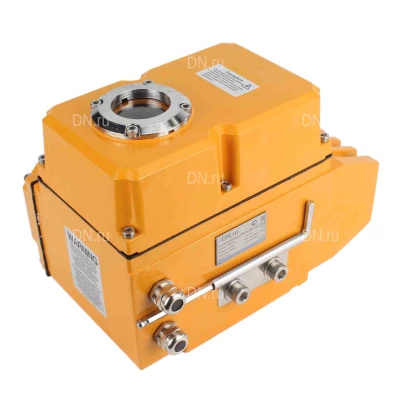

Изображение электроприводов DN.ru MT-N-xEM-O1-220VAC-У1
