Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ру16 предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. 1.3. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Защитный кожух закрывает и эффективно защищает резьбу и поверхность штока от коррозии под воздействием внешней среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. |
Общие параметры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ру16
|
Номинальный диаметр DN, мм
|
50 - 300
|
|
Рабочее давление PN, бар
|
16
|
|
Температура рабочей среды t, ⁰C
|
от -20 до +120
|
|
Рабочая среда
|
вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
|
|
Направление потока среды
|
двустороннее
|
|
Класс герметичности
|
А ГОСТ 9544-2015
|
|
Тип управления
|
штурвал
|
|
Присоединение к трубопроводу
|
межфланцевое
|
|
Материал корпуса
|
GGG40 (высокопрочный чугун
с шаровидным графитом)
|
|
Климатическое исполнение
|
УХЛ4 ГОСТ 15150-69
|
|
Сферы применения
|
системы отопления и водоснабжения, промышленные трубопроводы.
|
|

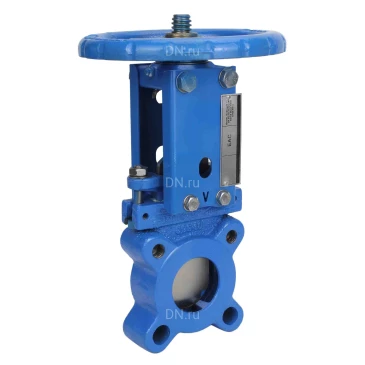

Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ру16 чугунные, с невыдвижным шпинделем, корпус - чугун GGG40, нож - нерж. сталь SS304, уплотнение - EPDM, направление рабочей среды - 2-стороннее, управление - штурвал
|
Габариты задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ру16
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
H1
|
N - Th
|
Вес, кг
|
|
|
мм
|
|
50
|
48
|
165
|
125
|
99
|
280
|
360
|
4 – М16
|
7
|
|
65
|
48
|
185
|
145
|
118
|
300
|
390
|
4 – М16
|
8,5
|
|
80
|
51
|
200
|
160
|
132
|
322
|
420
|
8 – М16
|
10
|
|
100
|
51
|
220
|
180
|
156
|
382
|
490
|
8 – М16
|
12
|
|
125
|
57
|
250
|
210
|
184
|
437
|
560
|
8 – М16
|
18
|
|
150
|
57
|
285
|
240
|
211
|
490
|
630
|
8 – М20
|
23
|
|
200
|
70
|
340
|
295
|
266
|
573
|
740
|
12 – М20
|
31
|
|
300
|
76
|
460
|
410
|
370
|
810
|
1030
|
12 – М24
|
62
|
|

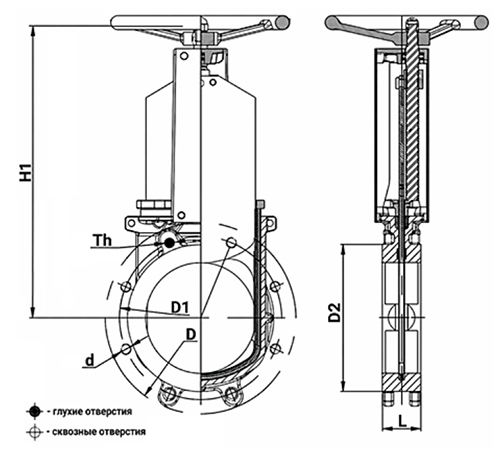

Эскиз габариты задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ру16
|
Спецификация материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ру16
|
№ п/п
|
Наименование детали
|
Материал
|
|
1
|
Корпус
|
чугун GGG40
|
|
2
|
Уплотнение
|
EPDM
|
|
3
|
Уплотнение
|
EPDM
|
|
4
|
Уплотнение U-образного профиля
|
сталь А3
|
|
5
|
Шибер (нож)
|
сталь 304
|
|
6
|
Набивка
|
PTFE
|
|
7
|
Шпилька
|
сталь А3
|
|
8
|
Винт
|
сталь А3
|
|
9
|
Кожух
|
сталь WCB
|
|
10
|
Гайка
|
сталь А3
|
|
11
|
Винт
|
сталь А3
|
|
12
|
Гайка
|
чугун QT500
|
|
13
|
Стойка
|
сталь А3
|
|
14
|
Шток
|
сталь 2Cr13
|
|
15
|
Штурвал
|
чугун QT500
|
|
16
|
Гайка
|
сталь А3
|
|

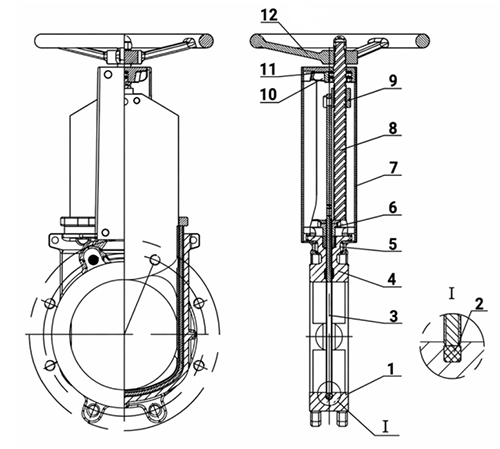

Эскиз материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ру16
|
