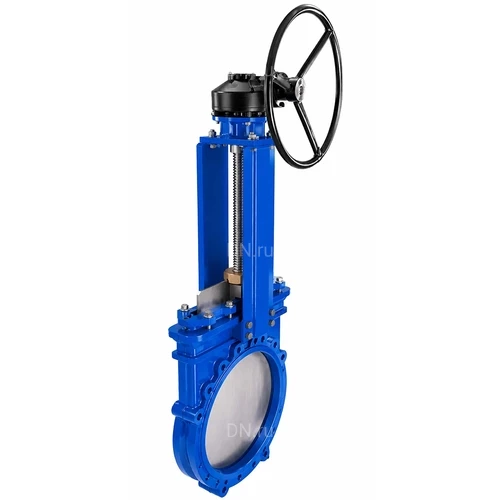

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ
Задвижка шиберная DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ
Артикул: D040-09391
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 500 мм
Строительная длина: 114 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: NBR
на 2025-11-14
388 602,55
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонних, межфланцевых, с редуктором, WENZ:

Наименование Значение
Давление номинальное PN, бар 4
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ

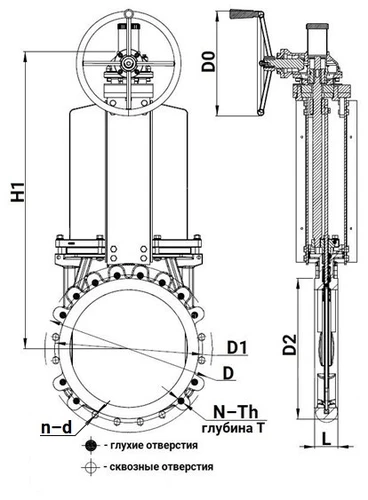

Габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонних, межфланцевых, с редуктором, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм ⬤ ⊕
Ду500 500 114 670 620 582 450 1330 20-М24 24 27 12 8
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ

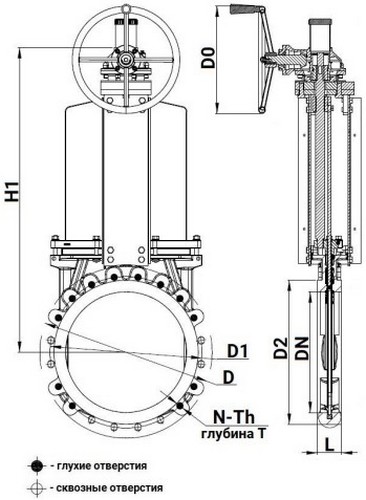

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонних, межфланцевых, с редуктором, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонних, межфланцевых, с редуктором, WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
7 Гайка латунь
8 Опорный блок углеродистая сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10 Стойка cталь Q235 (аналог Cт3)
11 Верхняя пластина стойки чугун HT200 (аналог СЧ20)
12 Редуктор -
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с редуктором, WENZ

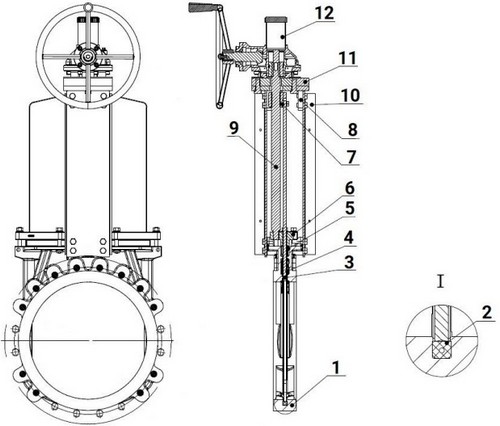

Эскиз деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-R Ду500 Ру4 двусторонних, межфланцевых, с редуктором, WENZ
