Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 WENZ межфланц, шток - выдвижной, корпус - чугун GGG40, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 AC220V, индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000 купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии.

Технические характеристики задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000:

Наименование	Значение
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Применение	водоснабжение, промышленность
Тип задвижки	Шиберная
Температура рабочей среды, °С	от -30 до +110
Страна производитель	Россия

Видео задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000:

DN	L, мм	ØD, мм	ØD1, мм	ØD2, мм	H1, мм	G, дюйм	N – Th, шт – резьба	T, мм	n – Ød, шт – мм
50	48	165	125	99	417	1/2″	4 – M16	12	2 – 18
80	51	200	160	132	510	1/2″	4 – M16	12	6 – 18
100	51	220	180	156	600	1/2″	4 – M16	12	6 – 18
125	57	250	210	181	628	1/2″	4 – M16	14	6 – 18
150	57	285	240	211	780	1/2″	4 – M20	14	6 – 23
200	70	340	295	266	880	1/2″	4 – M20	18	6 – 23
250	70	395	350	319	1088	3/4″	8 – M20	18	8 – 23
300	76	445	400	370	1232	3/4″	12 – M20	20	6 – 23

* N - общее количество глухих отверстий

Задвижки шиберные DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 WENZ межфланц, шток - выдвижной, корпус - чугун GGG40, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 AC220V, индукц.датчиками LJ12A3-4-J/EZ 220В и БПВ AFC2000

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16

Таблица деталей и материалов задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Уплотнение	EPDM
3	Кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Уплотнение направляющей	PTFE
6	Сальниковая набивка	PTFE
7	Втулка	углеродистая сталь WCB (аналог 25Л)
8	Патрон	углеродистая сталь WCB (аналог 25Л)
9	Шток пневмоцилиндра	сталь 45+Cr
10	Стойка	сталь Q235 (аналог Ст3)
11	Концевой выключатель*	-
12	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
13	Пневмоцилиндр	-
14	Соленоид*	-
15	Фильтр*	-
16	Клин	чугун GGG40 (аналог ВЧ40)
17	Пневмотрубки*	-

* - позиции 11, 14, 15 и 17 в комплект не входят и заказываются отдельно.

Эскиз деталей и материалов задвижек шиберных DN.ru GVKR1331E-1W-Fb-2P Ду50-300 Ру6-16 GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000

Технические параметры пневмоцилиндров SC:

Наименование	Значение
Модель	SC
Конструкция	двойного действия
Рабочая среда	сжатый воздух
Класс загрязненности	6 по ГОСТ 17433-80
Рабочий диапазон давления, бар	1-9
Диапазон рабочих температур, °С	от -5 до +70

Технические параметры пневмораспределителя DN.RU 4V210-08 KUOIN:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4V210-08 KUOIN
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания, цикл/сек	8
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4″
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8″
Размер порта подвода воздуха (в пневмораспределитель)	G1/8″
Время отклика, сек	0.05
Вес, кг	0.22
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.RU 4V210-08 KUOIN

Технические параметры индукционных датчиков LJ12A3-4:

Наименование	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Ток, мА	400
Дистанция срабатывания, мм	4
Индикация срабатывания	есть
Степень защиты, IP	67

Индукционные датчики LJ12A3-4

Технические параметры блока подготовки воздуха Dn.ru AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

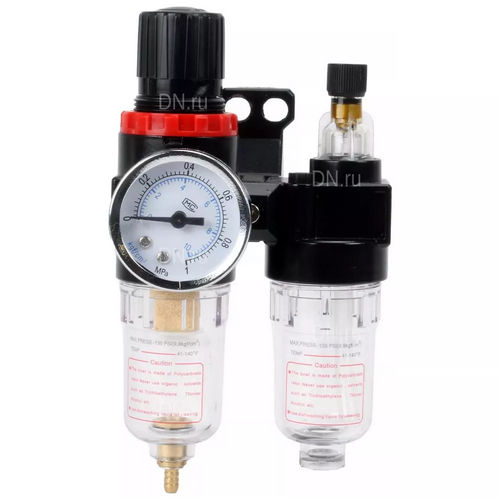

Блок подготовки воздуха Dn.ru AFC2000
