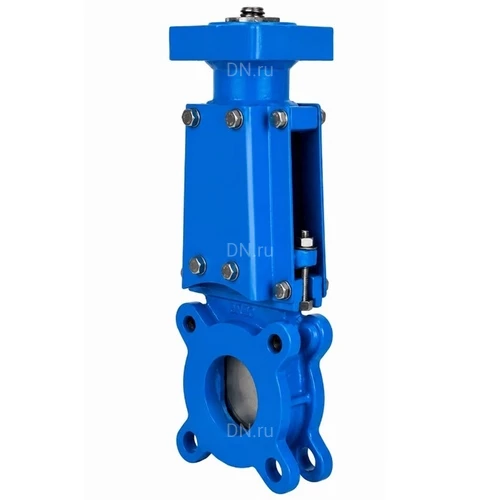

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Выгодная продажа1
Выгодная продажа1-mobile
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические параметры задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Наименование Значение
Тип присоединения межфланцевый
Среда вода
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Габариты и размеры задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ:

Модель Ду50 Ду65 Ду80 Ду100 Ду125
DN, мм 50 65 80 100 125
L, мм 48 48 51 51 57
D, мм 165 185 200 220 250
D1, мм 125 145 160 180 210
D2, мм 99 118 132 156 184
H1, мм 273 298 325 363 403
N-Th 4-М16 8-М16 8-М16 8-М16 8-М16
T, мм 12 12 12 12 12
⬤, шт 2 2 2 2 2
◯, шт 2 6 6 6 6
d1, мм 104 104 104 104 104
d2, мм 70 70 70 70 70
d3, мм 44 44 44 44 44
d4, мм 28 28 28 28 28
h, мм 3 3 3 3 3
h1, мм 4 4 4 4 4
n–Ød, мм 4-Ø14 4-Ø14 4-Ø14 4-Ø14 4-Ø14
Размер штока Tr 20х 4 LH Tr 20х 4 LH Tr 20х 4 LH Tr 20х 4 LH Tr 20х 4 LH
Модель Ду150 Ду200 Ду250 Ду300 Ду400
DN, мм 150 200 250 300 400
L, мм 57 70 70 76 89
D, мм 285 340 395 445 565
D1, мм 240 295 350 400 515
D2, мм 211 266 319 370 480
H1, мм 432 520 617 736 945
N-Th 8-М20 8-М20 12-М20 12-М20 16-М24
T, мм 14 16 16 16 20
⬤, шт 2 2 4 4 10
◯, шт 6 6 8 8 6
d1, мм 104 104 104 104 135
d2, мм 70 70 70 70 108
d3, мм 44 44 44 44 59
d4, мм 28 28 28 28 32
h, мм 3 3 3 3 6
h1, мм 4 4 4 4 8
n–Ød, мм 4-Ø14 4-Ø14 4-Ø14 4-Ø14 4-Ø14
Размер штока Tr 24х5 LH Tr 24х5 LH Tr 26х5 LH Tr 26х5 LH Tr 30х6 LH
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ:

№ п/п Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение NBR
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка углеродистая сталь WCB (аналог 25Л)
7 Штифт сталь 45
8 Патрон углеродистая сталь WCB (аналог 25Л)
9 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10 Стойка сталь Q235 (аналог Cт3)
11 Верхняя пластина стойки чугун HT200 (аналог СЧ20)
12 Гайка латунь
13 Подшипник сталь GCr15 (аналог ШХ15)
14 Насадка сталь Q235 (аналог Cт3)
Задвижки шиберные DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Эскиз деталей и материалов задвижек шиберных DN.ru GVKN1331N-2W-Fb-ОСТ Ду50-400 Ру6-16 двухсторонних, межфланцевых, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ
