Задвижки шиберные DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ межфланцевые, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нерж.сталь 304, уплотнение - EPDM, с пневмоприводом, пн.распред 4V210-08 24В KUOIN, индук.датчиками LJ12A3-4-Z/EX 24В и БПВ AFC2000 купить в Москве и РФ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

Характеристика	Значение
Номинальное давление задвижки PN, бар	6
Температура рабочей среды t, °C	от -30 до +110
Рабочая среда	вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Направление потока среды	двустороннее
Направление потока среды	А ГОСТ 9544-2015
Тип управления	пневмоцилиндр
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG40 (аналог ВЧ40)
Материал шибера	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Климатическое исполнение	УХЛ4 ГОСТ 15150-69
Сферы применения	системы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 – 50 000

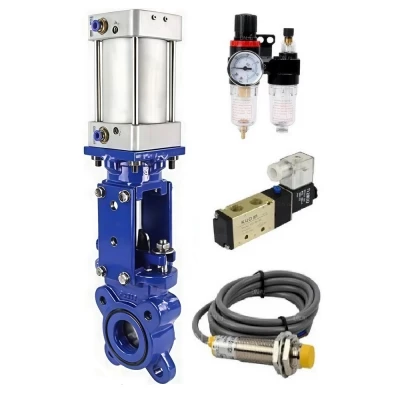

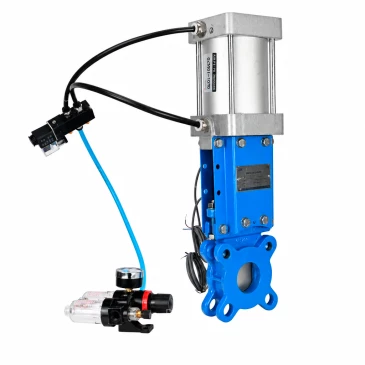

Изображение задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

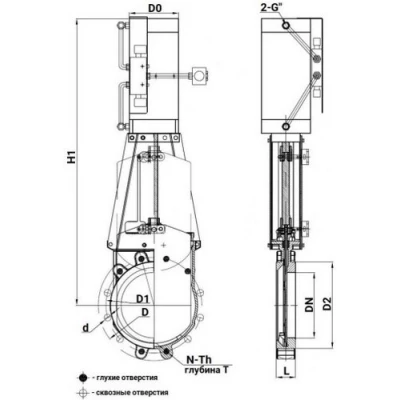

Габариты и размеры задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	D0, мм	H1, мм	T, мм	Ød, мм	G, дюйм	N-Th		Ød, мм
Ду300	300	76	445	400	370	160	1360	16	4	1/2″	12-М20	8	23

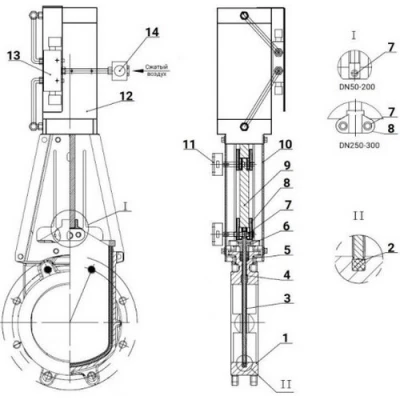

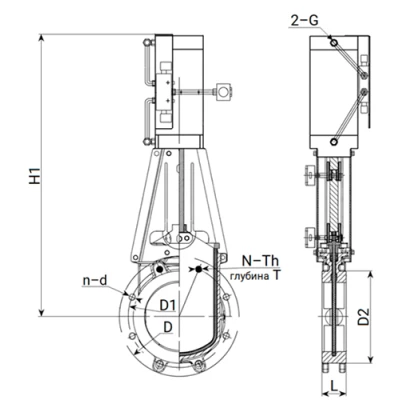

Эскиз габаритов задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Уплотнительное кольцо	EPDM
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение направляющей	PTFE
5	Набивка	PTFE
6	Сальниковая набивка	сталь WCB (аналог 25Л)
7	Штифт	сталь 45
8	Патрон	сталь WCB (аналог 25Л)
9	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
10	Стойка	сталь Q235 (аналог Cт3)
11	Переключатель
12	Пневмоцилиндр
13	Соленоидный клапан
14	Фильтр

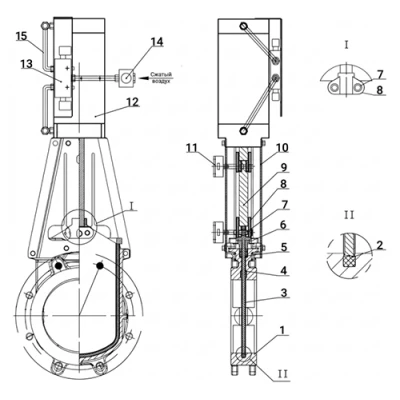

Материалы деталей задвижек шиберных DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 WENZ

Основные параметры концевых индукционных датчиков DN.ru LJ12A3-4-Z/EX 24В DC для шиберной задвижки

Характеристика	Значение
Конструкция	цилиндрическая
Тип датчика	индукционный
Напряжение питания	24В постоянный ток
Ток	400 мА
Состояние выхода	нормально разомкнутый
Дистанция срабатывания	4 мм
Индикация срабатывания	есть
Степень защиты	IP67

Изображение концевых индукционных датчиков DN.RU LJ12A3-4-Z/EX 24В DC

Основные параметры пневмораспределителей DN.ru 4V210-08 24В DC KUOIN

Характеристика	Значение
Конструкция	золотникового типа
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	15
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1,5 ÷ 8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	16 (Cv = 0,89)
Температура эксплуатации, °C	от -20 до +70
Максимальная частота срабатывания	8 циклов в секунду
Ручное дублирование	есть
Степень защиты	IP 65
Соединение с пневмоприводом	через пневматические шланги
Крепление к поверхности	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - G1/4”
Размер портов отвода воздуха (в пневмопривод)	2 - G1/8”
Размер порта подвода воздуха (в пневмораспределитель)	G1/8”
Время отклика, сек	0,05
Напряжение питания, В	24DC
Мощность катушки	4,8 Вт
Средний ресурс, циклов	10 000 000
Вес, кг	0,22

Изображение пневмораспределителей DN.RU 4V210-08 24В DC KUOIN

Деталировка пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

№	Наименование детали
1	Соединитель
2	Гайка катушки
3	Катушка
4	Сердечник
5	Неподвижная пластина
6	Поршень
7	Комплект для запуска
8	Корпус
9	Уплотнительное кольцо
10	Крышка корпуса
11	Фиксирующий винт
12	Пружина золотника
13	Прокладка нижнего кожуха
14	Уплотнительное кольцо золотника
15	Золотник
16	Уплотнительное кольцо поршня
17	Основная пружина
18	Ручной дублер

Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 24В DC KUOIN

Технические параметры блока подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0.395

Изображение блока подготовки воздуха DN.ru AFC2000
