Name: Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду300 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
Brand: DN.ru
SKU: D040-07568
Price: 94420.68 RUB
Availability: InStock
Rating: 4.9 (8 reviews)

Артикул: D040-07568

Внешний вид товара, цвет, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул:

D040-07568

Бренд:

DN.ru

Страна производитель:

Россия

Тип задвижки:

Шиберная

Серия:

GVKR

Таблица фигур:

не указано

Диаметр условный:

Ду300 мм

Ду50 мм

Ду65 мм

Ду80 мм

Ду100 мм

Ду125 мм

Ду150 мм

Ду200 мм

Ду250 мм

Ду350 мм

Ду400 мм

Ду450 мм

Ду500 мм

Ду600 мм

Ду700 мм

Ду800 мм

Ду900 мм

Ду1000 мм

Ду1200 мм

Давление условное:

10 бар

10/16 бар

16 бар

2 бар

2.5 бар

3 бар

4 бар

5 бар

6 бар

6.3 бар

7 бар

7/10 бар

8 бар

Строительная длина:

80 мм

Температура рабочей среды, max:

90 ℃

Тип присоединения:

межфланцевый

не указано

Фланцевый

Класс материала корпуса:

чугун

нержавеющая сталь

сталь

Конструкция шпинделя:

выдвижной

невыдвижной

Клин:

однодисковый

необрезиненный

обрезиненный

Уплотнение:

NBR

Направление потока:

Двустороннего действия

Тип управления:

ручной

голый шток

пневмопривод

Редуктор

штурвал

электропривод

Наличие концевых выключателей:

нет

есть

Взрывозащищенный корпус:

нет

Все характеристики

на 2026-12-31

94 420,68

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Бесплатная доставка до ТК

Сертифицированный товар

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.
Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду300 Ру:

Тип задвижки - Шиберная
Направление потока - Двустороннего действия
Диаметр номинальный DN - 300 мм
Номинальное давление фланцев - 10 бар
Температура рабочей среды - от -10 до +90 °C
Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Управление - ручное/штурвал/маховик
Конструкция штока - выдвижной
Клин - однодисковый
Тип уплотнения - NBR
Вес - 63 кг
Страна производитель - Россия
Гарантия - 12 мес.

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду300 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

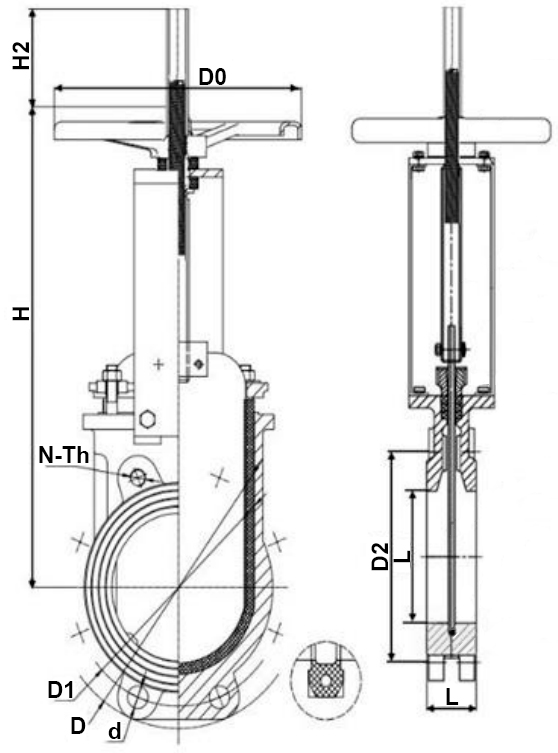

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду300 Ру:

DN - 300 мм
L - 80±2 мм
D - 445 мм
D1 - 400 мм
D2 - 370 мм
D0 - 320 мм
H - 755 мм
H2 - 330 мм
N-Th - 12-М20 мм
d - 23 мм

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду300 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Эскиз задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду300 Ру

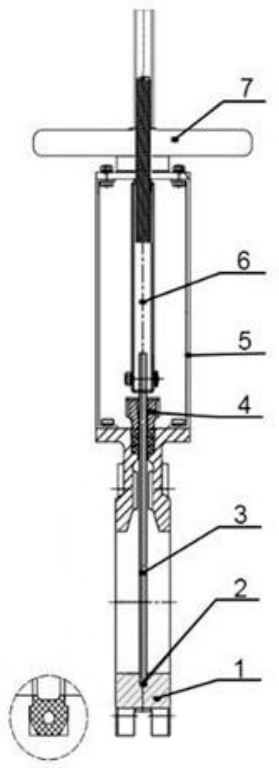

Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду300 Ру:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	нитрил NBR
3	Нож	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Сальник	ковкий чугун
5	Пластины опорные	углеродистая сталь
6	Шток	чугун
7	Штурвал	-
