Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду125 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду125 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Артикул: D040-09388
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 125 мм
Строительная длина: 57 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2025-11-14
40 760,1
  • $
  • €
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду150 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду150 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Артикул: D040-09370
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 150 мм
Строительная длина: 57 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2025-11-14
53 568,18
  • $
  • €
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду200 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Задвижка шиберная DN.ru GVKN1331E-2W-Fb-S Ду200 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ
Артикул: D040-09371
Производитель: DN.ru, Россия
Тип задвижки: Шиберная
Серия: GVKN
Диаметр: 200 мм
Строительная длина: 70 мм
Температура: 110 °C
Тип присоединения: межфланцевый
Класс материала корпуса: чугун
Управление: Ручное/штурвал/маховик
Конструкция шпинделя: невыдвижной
Уплотнение: EPDM
на 2025-11-14
72 462,4
  • $
  • €
Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Технические характеристики задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонних, межфланцевых, управление - штурвал, WENZ:

Наименование Значение
Давление номинальное PN, бар 10
Тип присоединения межфланцевый
Среда вода, вода техническая
Тип управления ручной
Применение водоснабжение, теплоснабжение, промышленность
Тип задвижки Шиберная
Температура рабочей среды, °С от -30 до +110
Страна производитель Россия
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

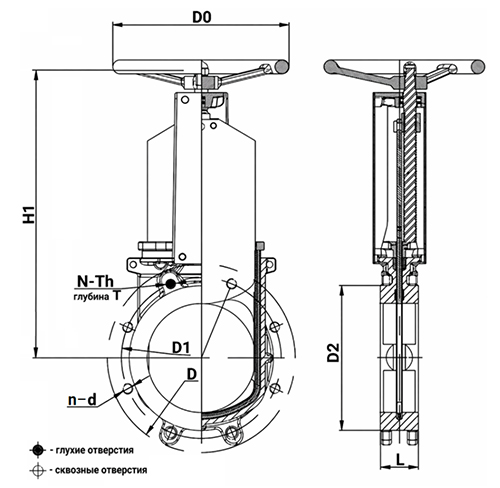

Габариты и размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонних, межфланцевых, управление - штурвал, WENZ:

Модель DN, мм L, мм D, мм D1, мм D2, мм D0, мм H1, мм N-Th T, мм Ød, мм ⬤ ⊕
Ду125 125 57 250 210 184 260 428 8-М16 12 18 2 6
Ду150 150 57 285 240 211 280 490 8-М20 14 23 2 6
Ду200 200 70 340 295 266 300 588 8-М20 16 23 2 6
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Эскиз габаритов и размеров задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонних, межфланцевых, управление - штурвал, WENZ

Таблица деталей и материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонних, межфланцевых, управление - штурвал, WENZ:

№ Наименование детали Материал
1 Корпус чугун GGG40 (аналог ВЧ40)
2 Седловое уплотнение EPDM
3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Уплотнение направляющей PTFE
5 Уплотнение PTFE
6 Сальниковая набивка сталь WCB (аналог 25Л)
7 Стойка сталь Q235 (аналог Cт3)
8 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13)
9 Гайка латунь
10 Пластина чугун HT200 (аналог СЧ20)
11 Подшипник сталь GCr15 (аналог ШХ15)
12 Штурвал чугун GGG40 (аналог ВЧ40)
13 Колпачок сталь Q235 (аналог Cт3)
Задвижки шиберные DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонние, межфланцевые, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал, WENZ

Эскиз деталей и материалов задвижек шиберных DN.ru GVKN1331E-2W-Fb-S Ду125-200 Ру10 двусторонних, межфланцевых, управление - штурвал, WENZ
