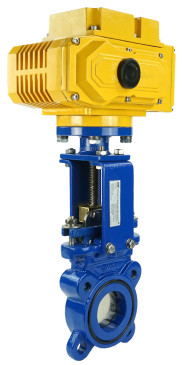

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-220AC-У1 220В купить в Москве и РФ

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах отопления и водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. 1.4. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Основные технические характеристики задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10:

Параметры	Значения
Бренд	DN.ru
Номинальный диаметр	50-200 мм
Рабочая среда	вода, щелочи, масла, нефтепродукты, гликоль
Тип управления	электропривод
Страна производитель	Россия

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-220AC-У1 220В

Габаритные и установочные размеры задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10:

DN	L, мм	ØD, мм	ØD1, мм	ØD2, мм	H, мм	N – Th, шт – резьба	T, мм	n – Ød, шт – мм
50	50±2	165	125	99	342	-	-	4 – 18
65	50±2	185	145	118	351	-	-	4 – 18
80	50±2	200	160	132	397	4 – M16	10	6 – 18
100	52±2	220	180	156	443	4 – M16	10	6 – 18
125	58±2	250	210	184	480	4 – M16	10	6 – 18
150	60±2	285	240	211	510	4 – M20	15	6 – 23
200	72±2	340	295	266	600	4 – M20	15	6 – 23
250	72±2	395	350	319	723	8 – M20	15	8 – 23
300	80±2	445	400	370	805	8 – M20	15	8 – 23
* N — общее количество глухих отверстий с двух сторон

Задвижки шиберные ножевые DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10 межфланцевые, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru MT-N-EM-О1-220AC-У1 220В

Эскиз размеров задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10

Таблица деталей и материалов задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	NBR
3	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Набивка сальника	PTFE
5	Прижимной фланец сальника	сталь WCB (аналог 25Л)
6, 7, 10, 13	Болт	нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
8	Гайка	нержавеющая сталь AISI 201 (аналог 12Х15Г9НД)
9	Ходовая гайка	латунь
11	Пластины опорные	сталь А3 (аналог Ст3)
12	Шпиндель	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
14	Крышка	сталь А3 (аналог Ст3)
15	Подшипник	баббит ZChSnSb10-6 (аналог Б83)
16	Прокладка	NBR

Эскиз материалов задвижек шиберных ножевых DN.ru GVKN1331N-2W-Fb-ISO Ду50-200 Ру10

Основные параметры электроприводов DN.ru MT-N-EM-О1-220VAC-У1:

Марка электропривода	MT-N-005EM-О1-220VAC-У1	MT-N-010EM-О1-220VAC-У1	MT-N-020EM-О1-220VAC-У1	MT-N-030EM-О1-220VAC-У1
Напряжение питания, В	220
Мощность электродвигателя, Вт	100	100	120	150
Крутящий момент, Нм	50	100	200	300
Скорость, об./мин.	5
Максимальное число оборотов привода	50
Максимальный диаметр штока арматуры, мм	16	18	22	25
Вес, кг	10
Степень защиты корпуса	IP67
Температура окружающей среды, °C	от -28 до +60
Температура срабатывания внутренней тепловой защиты, °C	110
Наличие дублера	шестигранник
Угол установки	произвольный
Материал корпуса	алюминиевый сплав
Тип ISO-фланца	F10/F12
