Задвижки шиберные DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевые, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, WENZ, с электроприводом многооборотным DN.ru MT-N-EM-O1-380VAC-У1 380В купить в Москве и РФ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п.

Технические параметры задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

Характеристика	Значение
Номинальный диаметр DN, мм	300
Номинальное давление задвижки PN, бар	10
Температура рабочей среды t, ⁰C	от -30 до +110
Рабочая среда	вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Рабочая среда	двустороннее
Класс герметичности	А ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Номинальное давление фланцев, бар	10
Климатическое исполнение	УХЛ4 ГОСТ 15150-69
Сферы применения	системы отопления и водоснабжения (кроме систем питьевого водопровода), промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 ÷ 50 000

Изображение задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

Габариты и размеры задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

Модель	DN, мм	L, мм	D, мм	D1, мм	D2, мм	D0, мм	H1, мм	T, мм	Ød, мм	N-Th	n-Ød	⬤, шт	〇, шт	D3, мм	D4, мм	D5, мм	L1, мм	A, мм	B, мм
Ду300	300	76	445	400	370	250	815	16	23	12-М20	4-Ø12	4	8	125	102	70	45	6	16.5

Эскиз габаритов задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

Материалы деталей задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

№	Наименование	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	EPDM
3	Шибер	нержавеющая сталь SS304
4	Уплотнение направляющей	PTFE
5	Уплотнение	PTFE
6	Сальниковая набивка	сталь WCB
7	Гайка	латунь
8	Шток	сталь 2Cr13
9	Стойка	сталь Q235
10	Верхняя пластина стойки	чугун QT450
11	Подшипник	сталь GCr15
12	Уплотнительное кольцо	NBR

Материалы деталей задвижек шиберных DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевых

Основные параметры электроприводов DN.ru MT-N-xEM-O1-380VAC-У1

Характеристика	Значение
Степень защиты корпуса	IP67
Напряжение питания, В	380AC
Максимальное число оборотов привода	50
Температура окружающей среды, °C	от –28 до +60
Температура срабатывания внутренней тепловой защиты, °C	+110
Наличие дублера	шестигранник
Угол установки	произвольный
Материал корпуса	алюминиевый сплав
Тип ISO-фланца	F10/F12
Скорость, об./мин.	5
Вес, кг	10

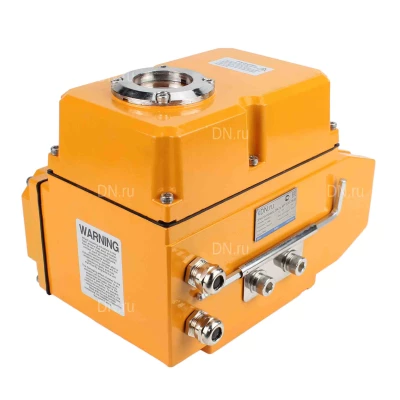

Изображение электроприводов DN.ru MT-N-xEM-O1-380VAC-У1
